產品名稱：打滑開關JDK-III-S

產品型號：JDK-III-S

所屬類別：打滑開關 > 速度打滑開關

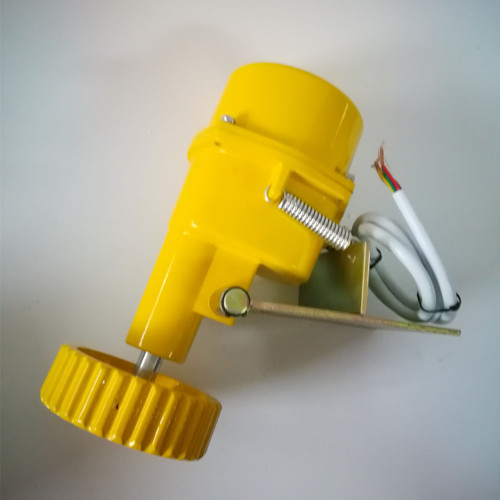

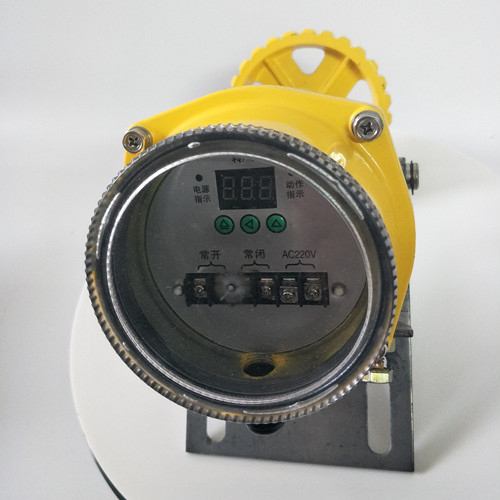

打滑開關JDK-III-S

適用場所

適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業。

結構特性：
1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。

打滑開關JDK-III-S工作原理

當觸輪隨膠帶機運行而帶動速度檢測器內的脈沖盤，在脈沖盤旋轉時傳感器進行計數，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，其計數值與預置數比較，判斷膠帶的帶速，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。采用2線連接，直接與控制回路串連即可。

技術指標

環境溫度：-15℃-- +65℃；相對濕度：不大于80%

工作電壓：AC 220V±10%<

測速范圍：20 -- 999轉/分鐘；帶速 0.6 -- 9.9米/秒

整體功耗：<15W

觸點容量：二線開關 1A /220V ；四線開關 5A/380V （購買時注明）

開關形式：常閉型（可選常開型）

防護等級：IP65 有良好的抗震動性，有較好的防水性。
