產品名稱：打滑開關GRB-14680-II

產品型號：GRB-14680-II

所屬類別：打滑開關 > 打滑檢測器

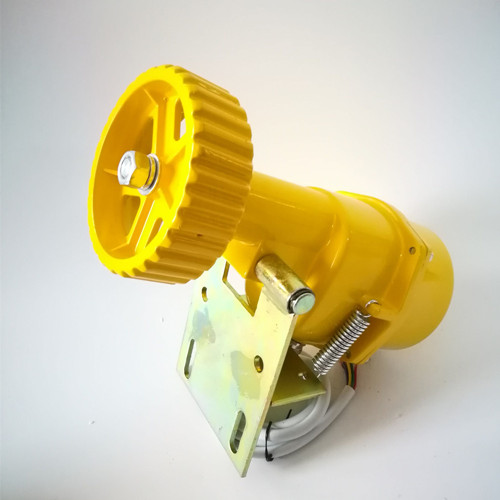

打滑開關GRB-14680-II

GRB-14680-II速度打滑開關用于對輸送機帶速進行檢測的新型裝置，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，對帶速進行實時檢測，已廣泛應用于煤礦行業、電力行業、糧食等行業的輸送系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。

結構特性

1、本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，觸輪采用鑄鐵制造，表面銑槽有耐磨打滑作用，殼體采用鋁鑄造，聯接處配有密封圈，即使本機減輕重量與較好防水性能。
2、本機內開關采用常閉型，若帶速低于正常速度80%即可跳閘或停機。

打滑開關型號

DHJY-II、KBJ-220Y

XT-SS--1、XT-SS-1A、

XT-SS-1B、GRB-14680-II、

GRB-12880、GRB-20467

打滑開關GRB-14680-II主要技術指標：

檢測帶速范圍：0.8～3.5米／秒

供電電源：AC 380V (AC 220V), 2A, 50HZ；

絕緣電阻：≥ 20 MΩ

觸點數量：一開一閉兩組觸點，雙向動作；

觸點容量：電壓500V以下，電流2A以下

觸點壽命：不大于10萬次；

打滑率：25%～30%（可以用戶要求而定）

工作環境：-30～+60

防護等級：IP54.

打滑開關GRB-14680-I 山東卓信速度檢測器

工作原理

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，使主機停機。
