產品名稱：YHSJ-I速度打滑檢測器

產品型號：YHSJ-I

所屬類別：打滑開關 > 打滑檢測器

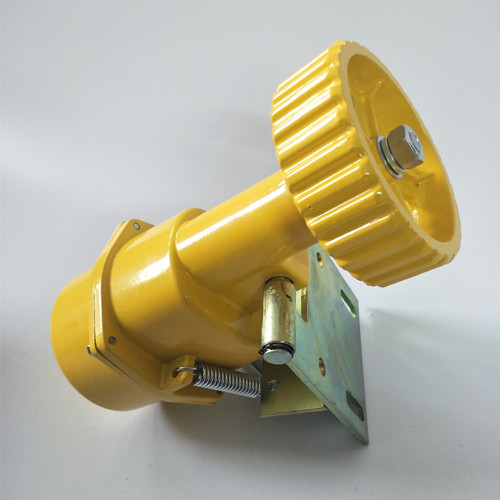

YHSJ-I速度打滑檢測器

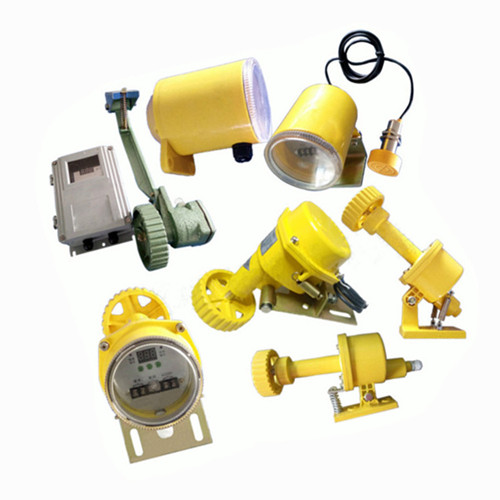

打滑開關YHSJ-I、YHSJ-II、 YHSJ-1、XLDH-II、XLDH-I

工作原理

當觸輪隨膠帶機運行而帶動速度檢測器內的脈沖盤，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針?lè)较蛐D(zhuǎn)電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警?？筛鶕?jù)實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，在脈沖盤旋轉時傳感器進行計數，其計數值與預置數比較，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針?lè)较蛘{(diào)整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，判斷膠帶的帶速，即：正常速度、打滑等。同時執行電路輸出相應的開關信號。連接線簡單方便，采用2線連接，直接與控制回路串連即可。

結構特性

觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。

鑄鋁外殼，連接處配有密封圈，具有較好的防水性。

技術準確，工作穩定。

計數開關的預置數可根據用戶需要進行設置。

技術指標

環境溫度：-15℃-- +65℃；

相對濕度：不大于80%

工作電壓：AC 220V±10%

測速范圍：20 -- 999轉/分鐘；帶速 0.6 -- 9.9米/秒

整體功耗：<15W

觸點容量：二線開關 1A /220V ；

 四線開關 5A/380V （購買時注明）

開關形式：常閉型（可選常開型）

防護等級：IP65 有良好的抗震動性，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，有較好的防水性

YHSJ-I速度打滑檢測器適用場所

適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業
