產品介紹

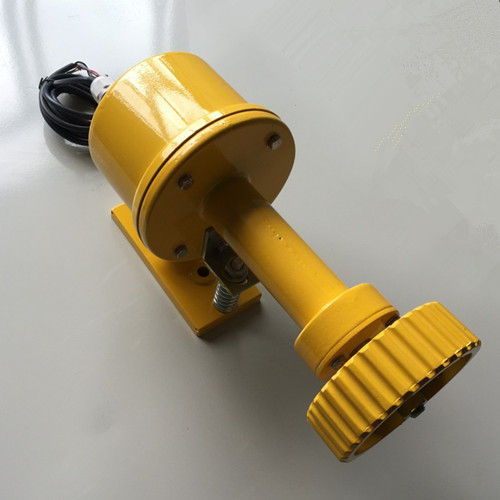

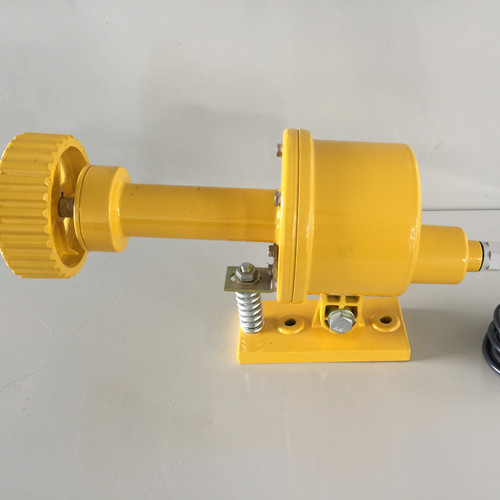

產品名稱：ZGDH-II速度檢測器 卓信電氣打滑開關

產品型號：ZGDH-II

所屬類別：打滑開關 > 速度打滑開關

ZGDH-II速度檢測器 卓信電氣打滑開關

打滑開關、速度檢測器用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，已廣泛應用于輸送系統中膠帶，為膠帶機的安全運行提供了可靠的檢測手段。

需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中支，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，經放大，然后進行計數?；嫈?shù)值與預軒數比較，判斷膠帶的帶速，即：正常速打滑或超速等等。同時，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，執行電路輸出相應的開關信號。





結構特征

本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用壓鑄鋁制造，表面銑槽有而磨打滑用，殼體彩用鋁鑄造，聯接處配有密封圈，即使本機減輕重量與較好防水性能；
本機內開關采用常閉型，若帶速低于正常速度80％即可跳閘或停機。

ZGDH-II速度檢測器 卓信電氣打滑開關技術參數

環境溫度： -30℃~ +60℃
相對濕度：不大于80％
觸點容量： AC220V/500MA
測速范圍：20~999r/min
開關開式：常閉型（或常開型）
重量：3.5KG
可靠性：＞10的6方次 啟動停止





打滑開關

ZGDH-I、ZGDH-II

XLDH-I、DH-RD-II

DH-RD-I、DH-RD-III

適用場所

打滑檢測窮適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業

ZGDH-II速度檢測器

，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針方向旋轉電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警?？筛鶕?jù)實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。
