產品名稱：DH-A智能型打滑檢測開關

產品型號：DH-A

所屬類別：打滑開關 > 防爆打滑開關

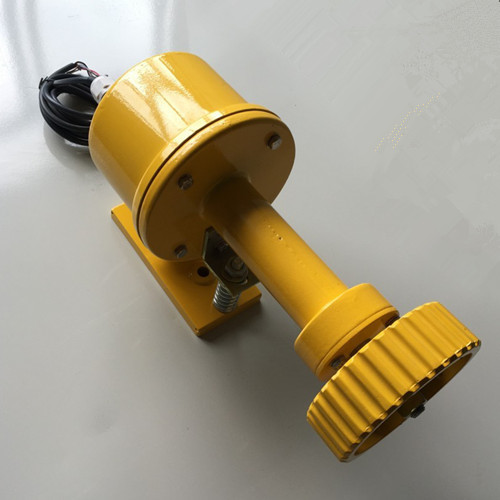

DH-A智能型打滑檢測開關

產品名稱：打滑檢測裝置、打滑開關、智能型打滑檢測開關

打滑開關DH-A用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰?yán)重事故的發生。

打滑開關還可以用于多條帶式輸送機的連鎖啟動和停機，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。

打滑開關在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。

工作原理：

速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使出來與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器無需工作電源即可工作，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，當膠帶機運行速度低于本產品的設定值時，檢測器重的繼電器動作輸出控制信號，速度可任意調節。

主要技術參數

a.工作電壓 AC 220V/380V±10% 50Hz

b.輸入信號 10mV～10V

c.測速范圍 20～999/min

d.整機功耗<15W

e.觸點容量 AC 380V 2A

工作電壓：AC220V

檢測速度范圍:0.1~9.9米/秒

打滑率設定范圍:20-30%

結構特性：
1.本機由控制箱與傳感器兩部份組成，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，控制箱采用密封措施，防塵防水

性能較好。傳感器為磁電式，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，安裝方便，可靠性高。

2.由于控制部份采用CMOS電路，溫度適應性能較好。

工作電源：AC220V 頻率 50-60Hz

2、溫度范圍：-20℃～+70℃

3、啟動延時：約10秒鐘

4、觸點容量：240V/AC,3A,輸出值一組常開,一組常閉

5、轉 速: 30-100轉/分.

XLDH-I、XLDH-II、XLDH-III、XLDH-F-I、XLDH-F-II、XLDH-F-III、XLDH-F-A、XLDH-F-S 打滑檢測開關

DH-A智能型打滑檢測開關 打滑開關DH-A
