產品名稱：打滑開關ES-60-II

產品型號：ES-60-II

所屬類別：打滑開關 > 非接觸式打滑開關

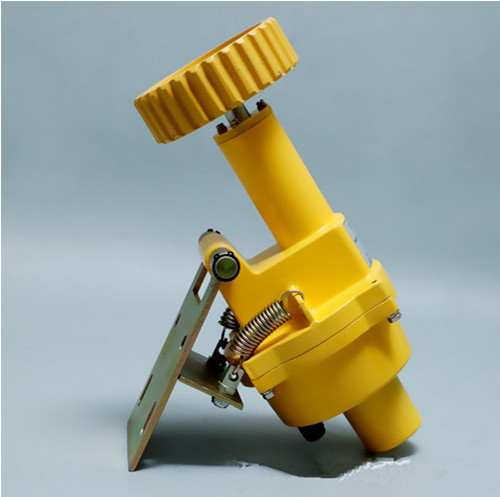

打滑開關ES-60-II 打滑檢測器

打滑開關ES-60-II|AC/DC220V 10A屬于一種速度檢測裝置，它能夠及時檢測出皮帶輸送機的打滑故障，并發出報警信號，具有工作穩定性強，防護等級高等特點，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，可廣泛用于各種帶式皮帶運輸系統。

打滑開關ES-60-II|AC/DC220V 10A用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰乐厥鹿实陌l(fā)生。

工作原理

盤隨膠帶運行而旋轉時，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，傳感器的磁感應信號輸入到控制電路中去，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值

打滑開關ES-60-II還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。

打滑開關ES-60-II結構特性：
1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。

帶速傳感器: 檢測帶速0.8～6.5m/s

可檢測速度打滑率10％～50％

防護等級：IP65           是否防爆   否

供電電壓 220V,50Hz

觸點容量 220V,5A

一級打滑警告輸出   一組常開觸點，一組常閉觸點供程控使用。

二級打滑報警輸出   一組常開觸點，一組常閉觸點供停機使用。

1、工作電源：AC220V 頻率 50-60Hz
2、溫度范圍：-20℃～+70℃
3、啟動延時：約10秒鐘
4、觸點容量：240V/AC,3A,輸出值一組常開,一組常閉
5、轉速: 30-100轉/分.

　觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。

　鑄鋁外殼，連接處配有密封圈，具有較好的防水性。

　技術準確，工作穩定。

　計數開關的預置數可根據用戶需要進行設置。

安裝說明：

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求：

打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）

注：有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈
