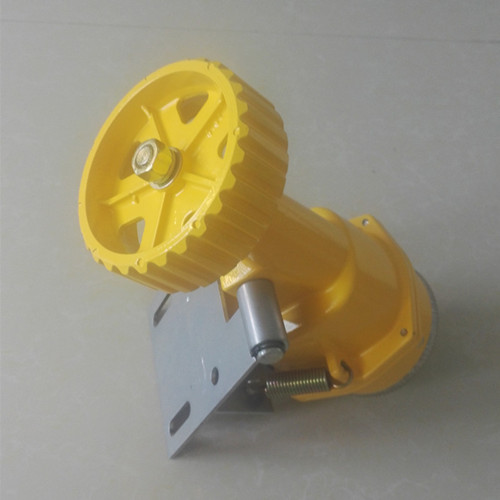

產品名稱：DH-III膠帶機速度檢測裝置

產品型號：DH-IIII

所屬類別：打滑開關 > 打滑檢測裝置

DH-III膠帶機速度檢測裝置，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，打滑開關、速度檢測器、皮帶打滑保護

產品簡介

山東卓信速度打滑開關系列是一種對輸送機帶速進行實時檢測的裝置，已廣泛應用于煤礦行業、電力行業、糧食等行業的輸送機系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。 工作原理： 當觸輪隨膠帶機運行而帶動速度檢測器內的脈沖盤，在脈沖盤旋轉時傳感器進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。采用2線連接，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針方向旋轉電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，直接與控制回路串連即可。 結構特點： 觸輪采用鑄鐵鑄造，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，表面銑槽以耐磨打滑。 鑄鋁外殼，連接處配有密封圈，具有較好的防水性。 技術準確，工作穩定。

DH-III膠帶機速度檢測裝置

◆概述

本機用于對輸送機帶速進行線性檢測的新型裝置，對帶速進行實時監測，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，已廣泛應用于輸送系統中的膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。

◆技術參數

1、使用環境條件
   a、環境溫度 -15℃～40℃
   b、相對濕度 不大于80％

2、主要技術參數
   a、工作電壓 AC 220V±10％
   b、輸入信號
   c、測速范圍  20～999r/min
   d、整機功耗<15W
   e、開關形式  常閉型

◆安裝與使用
本機應避免在起動和停止過程中投入使用，安裝位置應選在較運行平穩處。

◆工作原理
  當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時傳感器的感應信號輸入到控制電路中去，經放大、整形后進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常帶速、打滑或超速等等。同時，執行電路輸出相應的開關信號。

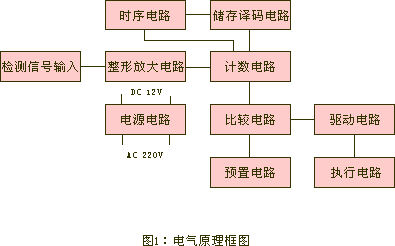

◆工作原理可參見圖1


◆安裝示意圖可參見圖2
