產品名稱：非接觸式打滑開關CSD-70A

產品型號：CSD-70A

所屬類別：打滑開關 > 非接觸式打滑開關

非接觸式打滑開關CSD-70A 速度開關

機械裝置的軸速降到預先設定好的速度以下時，繼電器就開始動作檢測速度。速度開關即使在室外的惡劣環境也可無障礙動作，機械裝置的回轉不需要連接器連接，是以非接觸式檢測速度的一種動態傳感器。

設計規格

保護構造：IP65

容許溫度：-10~+55℃（主機），-25~+70℃（接近開關）

接點容量：250V AC 3A

動作轉數范圍：20~999脈沖/分

補償時間：12秒

檢測片與接近開關的間距：0＜d≤20mm

檢測片：磁性體（t1*40*40mm以上）

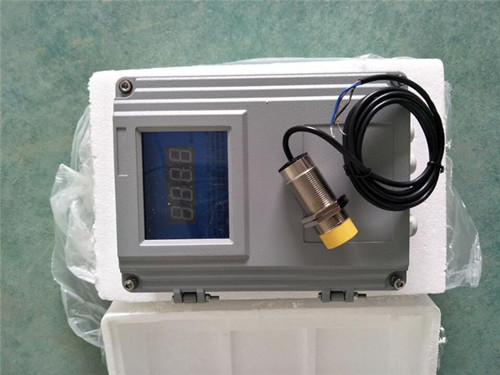

非接觸式打滑開關CSD-70A產品構造

接近開關：以非接觸式檢測安裝在旋轉軸上的磁性檢測片，并發出電信號。安裝在旋轉軸上的檢測片與旋轉軸一起轉動，發出脈沖信號。脈沖信號的頻率是相應旋轉軸的轉速而變化，所以根據其頻率可檢測出軸的轉速。

POWER燈：有電源電壓時電源燈會點亮。

數字開關：這是設定速度開關動作速度的開關。在數字開關的下面的“rpm”表示動作旋轉軸的回轉數。（此設定值是對應于1個檢測片的情況，當有n個檢測片時，設定值=旋轉軸的轉數×n）

電源端子：電源電壓的使用范圍AC 220V±10%

輸出端子：接近開關的脈沖數高于或低于設定值時，由輸出繼電器輸出接點信號。但是，在啟動補償定時器的動作時間，即12S以?xún)?nèi)時，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，不會輸出接點信號。為了預防有轉速變動引起的誤動作，在轉速發生變動，檢測片連續有2個脈沖后才有檢測動作。所以檢測動作發生需要檢測片的2個脈沖時間。

INPUT燈：每當接近開關輸出脈沖信號時就會點亮。

ALARM燈：檢測出設定脈沖數值范圍以外時點亮。

非接觸式打滑開關CSD-70A安裝環境

保護構造：IP65

容許溫度：-10~+55℃（主機），-25~+70（接近開關）

容許濕度：80%RH以下（但不可有結露現象）

粉塵：接近開關附著磁性體的粉塵等時，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針?lè)较蛐D(zhuǎn)電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，會成為動作不良的原因，所以要定期清除。

爆炸性或腐蝕性環境：本產品在這樣的環境條件下不可使用。在爆炸性的環境中，請使用防爆設計規格的產品。

振動：馬達：、減速器等的通常的機械振動是沒有問題的，如果振動大的話會發生故障。請不要設置在發生大振幅振動的振動送料器、振動源等的近處。

其他：因?yàn)闄z測片和旋轉軸一起回轉，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針?lè)较蛘{(diào)整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，所以在運轉中為了避免觸到檢測片，請務必安裝保護外套。
