產品名稱：打滑開關HQSD-C

產品型號：HQSD-C

所屬類別：打滑開關 > 速度打滑開關

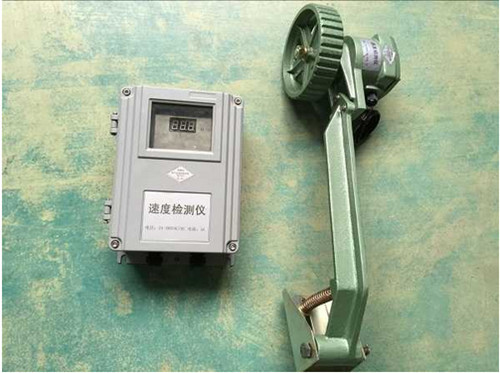

打滑開關HQSD-C

HQSD系列速度開關可廣泛用于電力、冶金、煤炭、輕工、食品等行業的各種輸料系統中的運輸皮打滑檢測，也可用于各種旋轉機械的超速和過載欠速的檢測，還可用于物體位移速度的變化檢測等。

HQSD系列速度開關為被檢測對象的自動化控制和安全運行提供了性能可靠，安裝方便的信號檢測手段。它可直接安裝在從動筒或大直徑的托輥邊上，消除了皮帶的任何打滑機會。

HQSD-A、HQSD-B皮帶（測速）打滑控制器，是對輸送機帶速進行檢測的新型保護裝置，對帶速進行實時檢測，已廣泛用于輸送系統中的膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。本品選用鋁合金澆鑄而成，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，確保永不生銹。傳感器由觸輪、脈沖盤、電子脈沖開關等組成，觸輪（從動盤）采用鑄鐵鑄造表面銑槽以耐磨克服打滑之作用。是輸送機帶速進行實時檢測的新型裝置，為膠帶機的安全運行提供了可靠的檢測手段，我們同時供應DH-111打滑開關，HQSD-I速度開關、HQSD-II速度開關、HQSD-A打滑開關、HQSD-B測速傳感器，HQSD-C打滑測速裝置。

打滑開關HQSD-C動作原理

當觸輪（從動盤）隨膠帶機運行而帶動內脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經觸發、放大、輸出，然后再進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑速度、超速速度等等。同時，執行電路輸出相應的開關信號，達到監測目的。帶速可根據用戶提供而定，請用戶在訂購時給予注明，帶寬與檢測器無關。

速度開關工作原理：

本速度開關的輸出信號由一個比較器處理Fr，被檢測物體的運動產生一個振蕩頻率Fc。比較器Fr與被檢測物體的頻率Fc比較，打滑開關HQZS-001SPT/D是一種費用低。可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，速度開關的開關電路輸出在Fc＞Fr時，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，此時運行速度正常，無信號輸出，當Fc＜Fr時發出打滑信號，回路繼電器閉合或斷開并使設備停機。HQSD系列速度開關一般適合監測低速問題，也就是檢測物體運動速度低于開關予制速度時，引起開關發出打滑信號。

HQSD-B、HQSD-B皮帶打滑檢測開關技術參數
A·直流型：
工作電壓DC：10-60V、 90-250V
輸出電流Ⅰ：200mA
檢測距離Sn：Ⅰ型：10mm Ⅱ型：15mm
轉速頻率Ⅰ型：6-150次/分鐘
Ⅱ型：120-3000次/分鐘
B·直流型：
工作電壓AC：90-250V、380V
輸出電流Ⅰ：300mA
檢測距離Sn：Ⅰ型：10mm Ⅱ型：15mm
轉速頻率Ⅰ型：6-150次/分鐘
Ⅱ型：120-3000次/分鐘

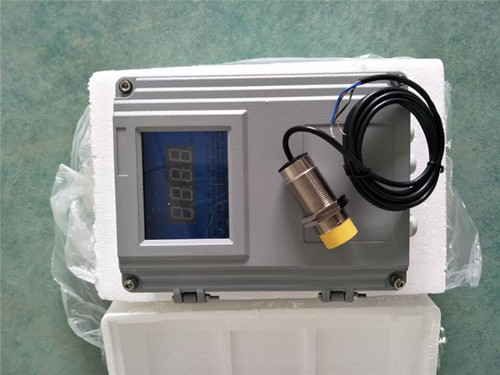

HQSD-I、HQSD-II速度開關主要技術參數：

1.環境溫度：-20～+50℃

2.相對濕度：不大于80%

3.工作電壓：AC220V±10%

4.輸入信號：10MV-10V

5.測速范圍：20-999r/min

6.整體功耗＜15W

7.開關形式：常閉型

8.防護等級：IP67

使用環境與使用安裝：

本套檢測器允許環境溫度在-20℃～+50℃，相對濕度不大于80%的條件下保持正常工作。本機應避免在起動和停止過程中投入使用，安裝位置應選在膠帶運行平穩處。

HQSD-B皮帶打滑檢測開關裝配步驟

調整

調整開關頻率

使用15圈的電位器

順時針為開關頻率增加

反時針為開關頻率減少

皮帶打滑檢測開關結構特點：

1.本裝置由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑作用；

2.殼體采用鋁鑄制造，聯接處配有密封圈可使本機減輕重量和具有較好的防水性能。

3.本機內開關采用常閉型，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，若帶速低于0.8即可跳閘或停機。
