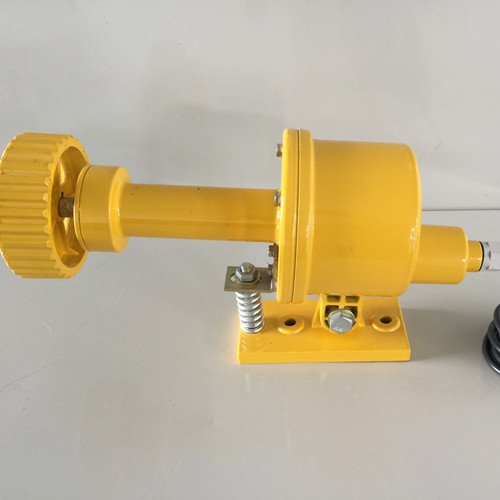

產品名稱：打滑開關DH01E-1-W

產品型號：DH01E-1-W

所屬類別：打滑開關 > 速度打滑開關

山東卓信專業生產皮帶輸送系列保護裝置：兩級跑偏開關，雙向拉繩開關，打滑開關，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針?lè)较蛐D(zhuǎn)電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警?？筛鶕?jù)實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，傾斜開關，溜槽堵塞檢測裝置，縱向撕裂開關，料流檢測器，速度傳感器等。打滑開關DH01E-1-W 打滑檢測裝置 打滑檢測器，山東卓信聯系人，向雨，歡迎你的來電咨詢采購。

一、工作原理：

DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。

二、打滑開關DH01E-1-W主要特點：

1、非接觸接近探測器，無運動部件、無磨損、安全壽命長、維護費用低。

2、一顆螺栓固定，安裝簡單。

3、一體化結構，免設置、調試。

4、既可用于設備保護，也可為工業控制計算機提供“轉動"信號。

5、兩線制接線。AC220V供電（DH—A型）和DC15V—24V供電（DH—D型）兩種。

三、打滑開關DH01E-1-W技術參數：

1、DH—A型供電電壓：交流220V±22V。用配套供貨的AC220V交流繼電器作負荷。

DH—D型供電電壓：直流15V—24V。用DC12V直流繼電器作負載。

2、檢測轉速范圍：（8～1500）轉/分（轉速低于8轉/分時，可增加“信號生成點"。

3、斷開時間：正常運轉時一轉時間的兩倍，并限于（0.4～8）秒之間。

4、打滑開關與檢測目標距離：近距離間隔（1～8）mm。

5、加貼“信號生成點"時，薄片厚度：≥2mm。

6、工作環境：-30℃～+50℃

山東卓信傳感科技有限公司我們始終以誠信為本，立誠立信，把質量工作放在首位，視產品質量為企業的生命，以雄厚的技術力量和完善的服務，真誠的為新老客戶提供滿意的產品和服務。

“堅持誠信，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針?lè)较蛘{(diào)整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，質量第一，真誠服務”是我們麻城人服務的宗旨！“顧客滿意”是我們麻城人永恒追求的目標！我們將以最大的熱情歡迎海內外的朋友前來洽談、選購，愿山東卓信成為您事業的朋友！

山東卓信傳感科技有限公司以誠信、實力和產品質量獲得業界的高度認可。歡迎各界朋友蒞臨參觀、指導和業務洽談。

打滑開關1、適用帶速：0.8-3.5米/秒

2、供電電源：AC380V（AC220V）2A

3、絕緣電阻：≥20MΩ

4、觸點數量：一開一閉兩組觸點，打滑開關HQZS-001SPT/D是一種費用低?？煽啃詮?qiáng)、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，雙向動作

5、觸點容量：電壓500V以下，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，電流2A以下

6、觸點壽命：不大于10萬次

7、打滑率：25~30%（可依用戶要求而定）

8、工作環境：-30~+60

9、防護等級：IP54
