產品名稱：無源打滑開關DHJY-Ⅰ打滑檢測器

產品型號：DHJY-Ⅰ

所屬類別：打滑開關 > 打滑檢測儀

發布時間：2018-05-28

已獲點擊：187

詳細說明

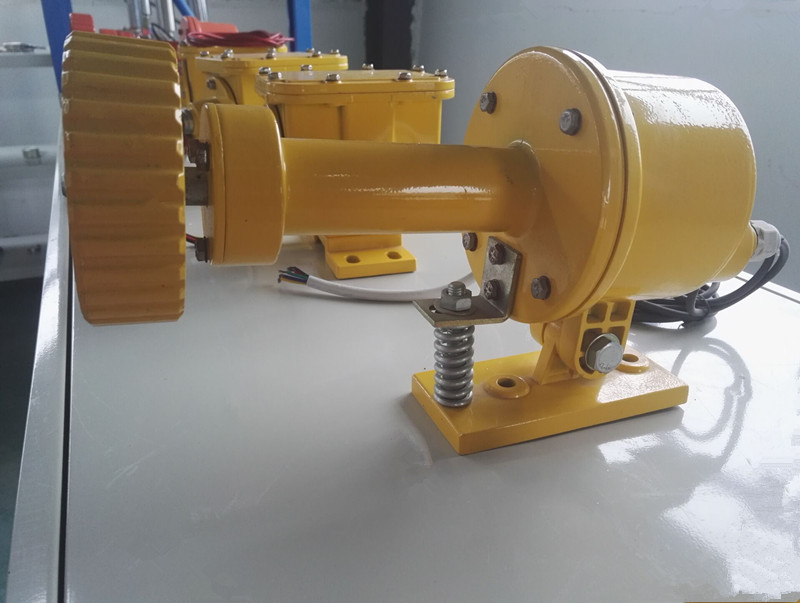

無源打滑開關DHJY-Ⅰ打滑檢測器

本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰?yán)重事故的發生。

本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。

無源打滑開關DHJY-Ⅰ打滑檢測器是山東卓信研發的皮帶輸送機上一種非接觸式智能皮帶打滑檢測設備，它能夠及時檢測出皮帶輸送機的打滑故障，并發出報警信號，具有工作穩定性強，防護等級高等特點，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，可廣泛用于各種帶式皮帶運輸系統。

結構特性：

1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。

1、工作電源：AC220V 頻率 50-60Hz
2、溫度范圍：-20℃～+70℃
3、啟動延時：約10秒鐘
4、觸點容量：240V/AC,3A,輸出值一組常開,一組常閉
5、轉速: 30-100轉/分.

工作原理

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值

主要技術參數

a.工作電壓 AC 220V/380V±10% 50Hz
b.輸入信號 10mV～10V
c.測速范圍 1.25m/s 1.6m/s 2.5m/s
d.整機功耗<15W
e.觸點容量 AC 380V 2A

工作電壓：AC220V,檢測速度范圍:0.1~9.9米/秒,打滑率設定范圍:20-30%

主要特點：
1、智能型，一體化結構，免設置、調試，安裝簡單。替代普通旋轉探測器時反應快。
2、非接觸探測器，無運動部件、無磨損、安全壽命長、維護費用低。
3、兩線制，繼電器（或接觸器）作負載，可提供隔離無源觸點信號給計算機；也可直接串接在接觸器的自保觸點中用于設備保護。正常旋轉時繼電器（或接觸器）吸合。
4、DHJY-Ⅰ型打滑開關的電源范圍寬，驅動能力強，能直接驅動40A以內的接觸器。

5、配有狀態指示。設備正常運行時，指示燈“閃爍”；慢轉或停機時，指示燈“亮

打滑開關欠速開關DHJY-I安裝說明：

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求：

打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm
