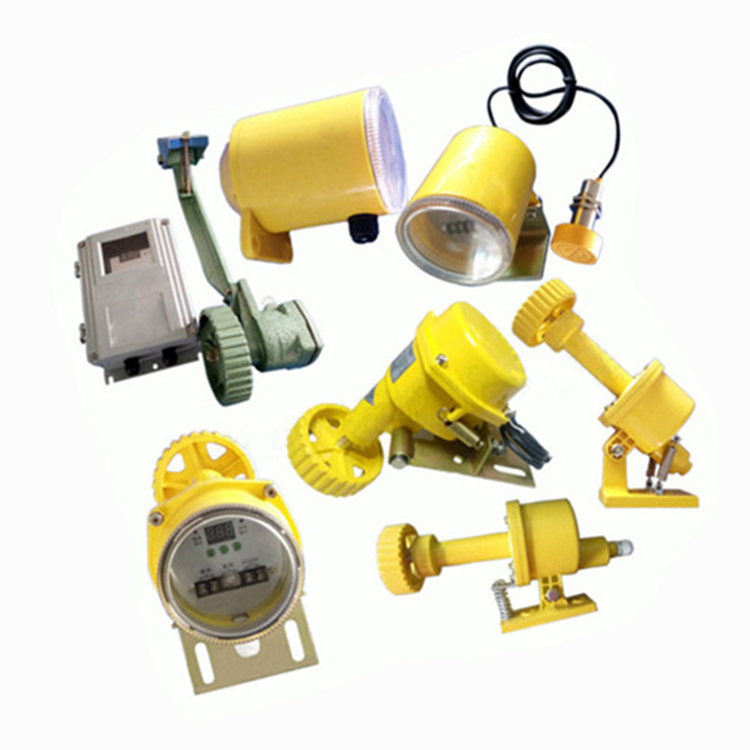

產品名稱：DLQ-1，打滑開關,打滑檢測器，測速開關

產品型號：DLQ-1、XLDH-F-I、XLDH-F-II

所屬類別：打滑開關

詳細說明

DLQ-1，打滑開關,打滑檢測器，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，測速開關

DLQ-1，打滑開關，XLDH-F-II，JDK-1,打滑檢測器，測速開關

皮帶機輸送保護，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，打滑測檢器、XLDH-I、XLDH-II、XLDH-III、XLDH-F-I、XLDH-F-II、XLDH-F-III、XLDH-F-A、XLDH-F-S,打滑開關

     DLQ系列自適應打滑開關（又名堵轉開關、低速開關、旋轉探測器、），非接觸感應原理檢測“轉動”，具有自適應能力——用于快轉速的設備響應快；用于慢轉速的設備響應慢。該產品對機械轉動裝置（提升機、斗提機、皮帶機、鏈?zhǔn)捷斔蜋C(jī)、螺旋輸送機等）常出現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈（帶）脫落、轉動軸斷裂等電器、機械工藝出現的故障均能有效及時地停機處理，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，達到維護設備、保障生產的目的。廣泛應用于水泥、煤礦、電力、糧食等行業。

    一、型號定義：
    DLQ—□

    1：兩線制引線，交流220V工作電壓
    2：兩線制引線，直流15V—24V工作電壓
    3：三線制引線，直流4.5V—24.5V工作電壓

    二、主要特點：
    1、非接觸探測，無運動部件、無磨損、安全壽命長、維護費用低。
    2、自動生成跳脫（斷開）時間，轉速快的設備上保護動作快。
    3、免設置、調試。一體化結構，防塵、防震。安裝簡單。
    4、既可用于設備保護，也可為工業控制計算機提供“轉動”信號。
    5、配有狀態指示燈。設備正常運行時，指示燈“慢閃”；停機時，指示燈“快閃”。

    三、技術參數：
    1、DLQ—1型：交流220V±22V供電電壓，兩線制接線，用配套供貨的AC220交流繼電器作負荷。
    DLQ—2型：直流15V—24V供電電壓，兩線制接線，用DC12V直流繼電器作負載。
    DLQ—3型：直流4.5V—24.5V供電電壓。三線制接線，直接提供高/低電平“轉動/停轉”信號給計算機;或直流繼電器作負載。
    2、檢測轉速范圍：（8～1500）轉/分（轉速低于8轉/分時，可增加“信號生成點”）。
    3、斷開時間：正常運轉時一轉時間的兩倍，并限于（0.4～8）秒之間。堵轉時，通電死區時間小于8秒。
    4、打滑開關檢測距離：近距離間隔（1～8）mm。凸起部分的面越小，應靠得越近。
    5、加貼“信號生成點”時，薄片厚度：≥2mm。
    6、工作環境：溫度-10℃～+50℃；濕度≤90﹪。
