產品名稱：SDJC-I、SDJC-II、打滑開關

產品型號：SDJC-I,SDJC-II,SDJC-III

所屬類別：打滑開關

發布時間：2014-05-26

已獲點擊：397

品牌/商標：JIEHANG/杰航

企業類型：制造商

新舊程度：全新

原產地：溫州

詳細說明

SDJC-I、SDJC-II、打滑開關

SDJC-I、SDJC-II、SDJC-III、打滑測速開關

概述

   打滑開關用于對輸送機帶速進行線性檢測的新型裝置，對帶速進行實時監測，打滑開關HQZS-001SPT/D是一種費用低?？煽啃詮?qiáng)、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，已廣泛應用于輸送系統中的膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。

◆型號含義

1、使用環境條件
   a、環境溫度 -15℃～40℃
   b、相對濕度 不大于80％

2、主要技術參數
   a、工作電壓 AC 220V±10％
   b、輸入信號
   c、測速范圍  20～999r/min
   d、整機功耗 <15W
   e、開關形式  常閉型

◆結構特點

1、本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成、觸輪采用鑄鐵鑄造，表面銑槽以磨護打滑作用。殼體采用鋁鑄造，聯接處配有密封圈即使本機減輕重量與較好防水性能。
2、本機內開關采用常用型，若帶速低于0.8既可跳閘或停機。
◆安裝與使用

本機應避免在起動和停止過程中投入使用，安裝位置應選在較運行平穩處。

◆工作原理

    當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時傳感器的感應信號輸入到控制電路中去，經放大、整形后進行計數，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，其計數值與預置數比較，判斷膠帶的帶速，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針?lè)较蛐D(zhuǎn)電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警?？筛鶕?jù)實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，即：正常帶速、打滑或超速等等。同時，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，執行電路輸出相應的開關信號。

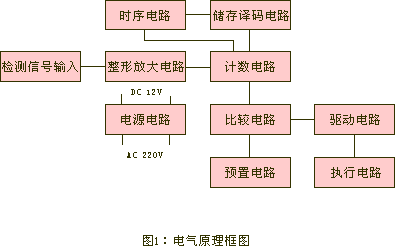

◆工作原理可參見圖1

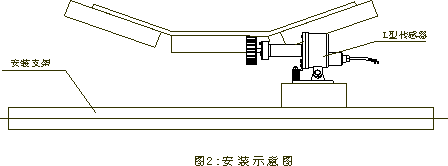

◆安裝示意圖可參見圖2
