打滑開關

主頁 > 產品中心 > 打滑開關 >

產品介紹

品牌 自營品牌   電動機功率 35KW
外形尺寸 100mm   重量 10kg
應用領域 化學品檢測,石油/化工,地礦,能源,電子/電氣/通訊/半導體

皮帶保護裝置智能打滑開關SMS-PXK-BI AC220V工作原理
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、后進行計數。其計數值與預置數比較，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，判斷膠帶機的帶速，打滑開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置，當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。無運動郵件、無磨損、安全壽命長、一體化結構，集中的控制裝置，設定或安裝在惡劣環境中使用。打滑開關工作原理：打滑開關工作原理是比較所采集的脈沖信號值是否小于設置值，開關正常工作必須在誒檢測的轉動輪上提供一個采集脈沖信號的感應電。，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。

【詳細說明】

皮帶保護裝置智能打滑開關SMS-PXK-BI AC220V工作原理
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，執行電路輸出相應的開關信號。

皮帶保護裝置智能打滑開關SMS-PXK-BI AC220V安裝說明：

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求：

打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上一厚度為7mm鐵片作感應面。感應面面積大于開關感應面（出廠時已配感應面）

結構特性：
1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。

技術參數

1、 工作電源：AC220V 頻率 50-60Hz
2、 溫度范圍：-20℃～+70℃
3、 啟動延時：約10秒鐘
4、 觸點容量：240V/AC,3A,輸出值一組常開,一組常閉
5、 轉 速: 30-100轉/分.

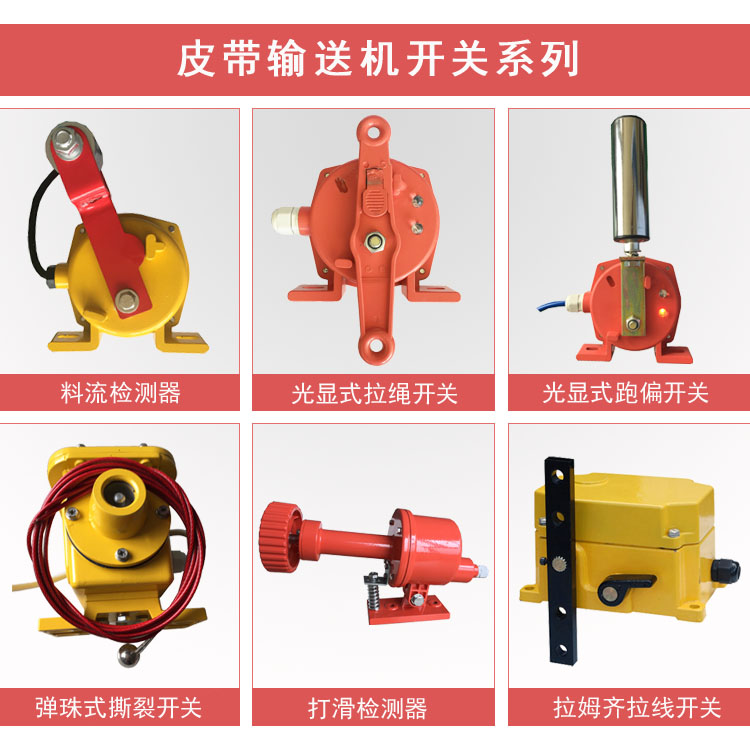

山東卓信電氣有限公司生產的輸送機行程開關、事故開關、雙向拉繩開關、雙向平衡拉繩開關、拉線開關、雙向拉線開關、急停開關、拉繩傳感器、同時覆塑鋼絲繩、托環、卡頭、繩卡。
