打滑開關

主頁 > 產品中心 > 打滑開關 >

產品介紹



皮帶打滑速度傳感器 C240V，皮帶打滑運用于因輸送帶超負荷、頭輪襯膠磨損、異物堵塞等原因造成的皮帶打滑故障，并可及時發現皮帶斷裂事故。皮帶打滑型號;Z6215,Z6330,Z6215,Z6230



【詳細說明】



皮帶打滑速度傳感器 C240V

皮帶打滑速度傳感器 C240V，皮帶打滑運用于因輸送帶超負荷、頭輪襯膠磨損、異物堵塞等原因造成的皮帶打滑故障，并可及時發現皮帶斷裂事故。皮帶打滑型號;Z6215,Z6330,Z6215,Z6230

特性：

a.相對傳統的打滑檢測開關，成本更低，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，易于安裝，測量點直接，精度也更高。
b.采用非接觸式工作方式，既能延長使用壽命，也排除了振動干擾和皮帶抖動帶來的影響。
c.打滑的檢測目標，可以是任何的金屬凸起點，包括螺栓。

皮帶輸送機在啟動或運行過程中，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，會因?yàn)檩斔蜋C(jī)超載、頭輪使用時間過久造成襯膠嚴重磨損、溜槽部位堵料以及雨水過大等原因發生皮帶打滑故障。打滑故障的發生會造成生產秩序的混亂，如不能及時發現，可能會造成更大的財產損失。
打滑安裝于改向滾筒（尾輪）的軸端。當皮帶發生打滑故障時，改向滾筒（尾輪）的速度會降低，打滑輸出相應信號。

直流&miot;3線

直流/交流&miot;2線

型 號

Z6315

Z6330

Z6215

Z6230

感應距離

10mm

檢測精度

Fr的3…15

頻率范圍

6…150脈沖/分

120…3000脈沖/分

6…150脈沖/分

120…3000脈沖/分

電纜規格

3芯電纜，2M

2芯電纜，2M

防護等級

IP67

額定電壓

12~36V C 帶極性反接保護

24…240V AC或24…220V C

輸出狀態指示

LE

上電延遲

9s&plun;20+1/Fr

開關容量

≤200mA，帶過載和短路保護

~5…350mA或 ----5…200mA（1）

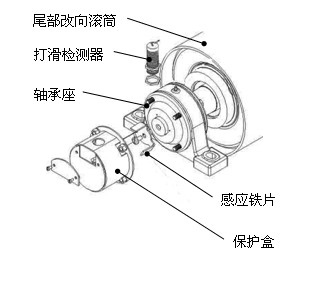

皮帶打滑（z6215）安裝圖



卓信電氣專門生產接近開關，光電開關，磁性開關，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，速度開關，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，速度傳感器，欠速開關等，質量保證，，咨詢。
