本產品采用鋁合金壓鑄殼體，強度高，重量輕，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，開關采用進口的行程開關，觸點容量大、動作靈敏，打滑開關是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信號低于或高于正常轉速范圍，開關輸出一組開關信號，以供報警或停機。打滑開關無運動部件、無磨損、安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼彩用防水防塵的設計兩螺固定殼體，可直接安裝在惡劣環境中使用。面板操作說明打滑開關是氣動元件、礦用電器、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、兩級跑偏開關、雙向拉繩開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、打滑開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、聲光報警器等工控電器，集開發、制造、銷售與一體。，使用壽命長。密封性好，具有防塵、防震、防防腐等優點，外殼防護等級達IP65，可在惡劣的環境中長期工作。
【詳細說明】
山東卓信JEDN-III膠帶機打滑開關
打滑開關，非接觸感應原理工作。該產品對電機及機械轉動裝置（提升機、斗提機、皮帶機、鏈式輸送機、螺旋輸送機等）常出現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈（帶）脫落、轉動軸斷裂等電器、機械工藝出現的故障均能及時地停機處理，達到維護設備、保障生產的目的。廣泛應用于水泥、煤
礦、電力、糧食等行業。
一、工作原理：
非接觸打滑開關是通過檢測其處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在&lquo;不平整處&rquo;，只要將打滑開關對著有不平整處的部位安裝即可；如果找不到&lquo;不平整處&rquo;（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造&lquo;不平整點&rquo;（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，打滑開關檢測到電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按&lquo;設備保護接線參考圖&rquo;接線時，可用來保護設備；如按&lquo;檢測轉動/停轉接線參考圖&rquo;接線時，可用來檢測&lquo;轉動&rquo;。
JEDN-III膠帶機打滑開關
二、主要特點：
1、非接觸接近探測器，無運動部件、無磨損、壽命長、維護費用低。
2、一顆螺栓固定，安裝簡單。
3、結構，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，免設置、調試。
4、既可用于設備保護，也可為工業控制計算機提供&lquo;轉動&rquo;信號。
5、兩線制接線。AC220V供電（H&mash;A型）和C15V&mash;24V供電（H&mash;型）兩種。
三、技術參數：
1、H&mash;A型供電電壓：交流220V&plun;22V。用配套供貨的AC220V交流繼電器作負荷。
H&mash;型供電電壓：直流15V&mash;24V。用C12V直流繼電器作負載。
2、檢測轉速范圍：（8～1500）轉/分（轉速低于8轉/分時，可增加&lquo;信號生成點&rquo;。
3、斷開時間：正常運轉時一轉時間的兩倍，并限于（0.4～8）秒之間。
4、打滑開關與檢測目標距離：近距離間隔（1～8）mm。
5、加貼&lquo;信號生成點&rquo;時，薄片厚度：≥2mm。
6、工作環境：-30℃～+50℃

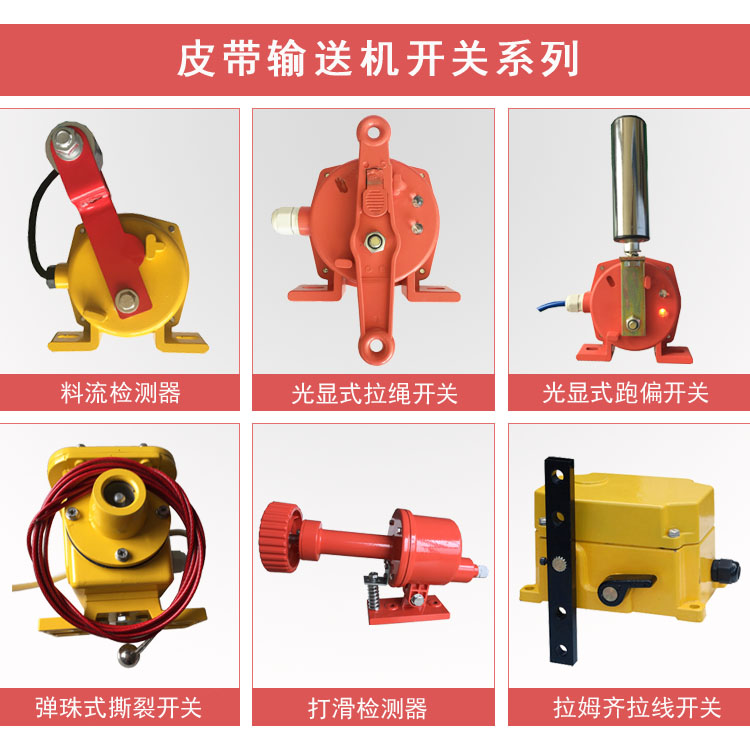

本公司：接近開關、光電開關、磁性開關、接近光電附件、皮帶輸送保護、電子凸輪、礦用防爆開關、礦用防爆電氣等系列；產品廣泛適用于機床限位、檢測、計數、測速、液面信號、自動流水線定位發訊號等多種控制，廣泛使用于機械、礦山、冶金、塑料、紡織、化工、輕工、煙草、電力、鐵路等部門。
