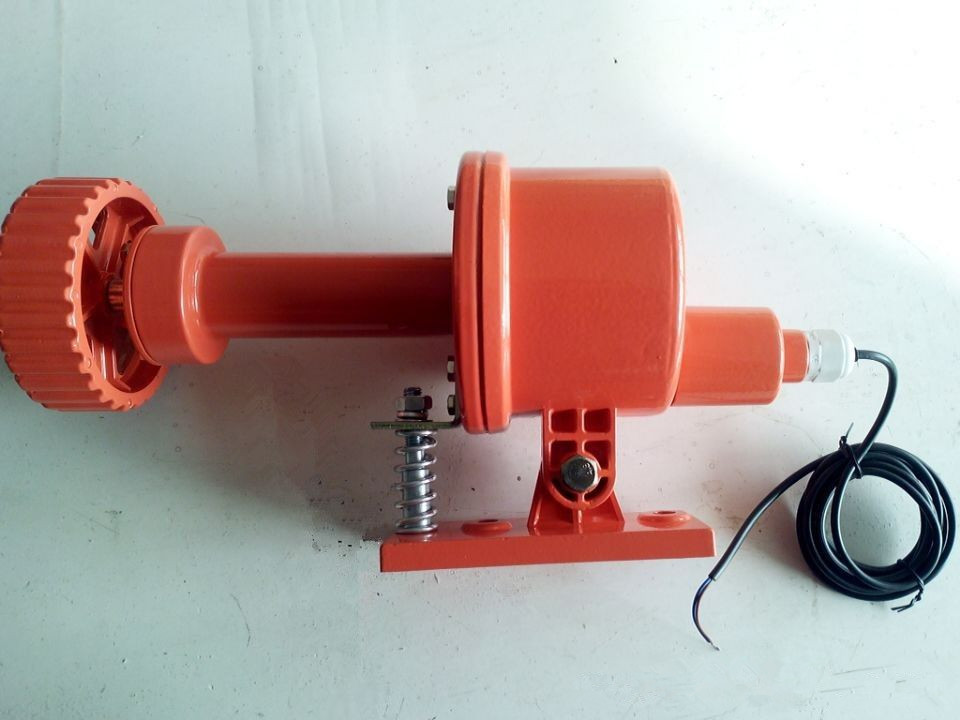

XT-SS-1型速度檢測器特點

具有一個1～599分鐘,可任意設定的報警點；

檢測皮帶機工作帶速范圍：0.1 米/秒～6.0米/秒；

檢測器無轉動方向限制，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，正轉、反轉均可使用；

檢測器采用二線制信號傳輸(如圖1)，

無需單獨供給電源, 最遠傳輸距離達2公里；

可在露天惡劣環境中使用；

可與不同電壓等級(DC24V~DC110V和AC220V)輸入方式的PLC或繼電器配合使用；

具有電源、報警點動作顯示.

主要技術指標



．工作電壓： AC220V或DC24V（兩者選一）；



．消耗功率: < 10VA；



．輸出方式：1組開關量（無源常開、常閉觸點）



．速度設定范圍：10～599轉/分鐘；



．被測滾筒范圍： ≤φ2000mm；



．傳感頭檢測距離： ≤20mm；



．報警點： 60%；



. 防護等級: IP65；



. 環境溫度: -20℃～＋55℃；

XT-SS-1型速度檢測器本身不需要單獨的工作電源，它通過后級電氣控制器所供給的微小電流即可正常工作?？刂破靼惭b在電氣控制箱內或中央的電氣控制室內的繼電器或PLC等，要求后級電氣控制器的啟動電流大于0.2mA；動作電流小于200mA。

XT-SS-1型速度檢測器在初始通電時需要5-10秒的預熱時間，所以一般應工作在通電狀態下。在機械設備啟動時用戶應配備啟動延時接入電路，以避開機械啟動時的低速區段。



四．工作原理



利用從動滾筒與膠帶運行速度相同的原理來檢測從動滾筒的速度，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)?、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，將一個檢測點安裝在被測滾筒內側端面上，檢測器檢測滾筒每一轉的速度，當膠帶與主滾筒之間出現打滑時，帶速降到報警點一下，該裝置發出開關信號，用戶可利用該信號作為報警或聯鎖信號，使上位輸送機或放料口停止向本輸送機放料，帶速恢復到基本正常值時，檢測器自動解除報警信號。

若某皮帶運輸機額定帶速v=2.5米/秒，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，檢測輪半徑r=400mm，即檢測輪額定轉速為：

n=2∏r/v×60=2×3.14×0.4×60/2.5≈60轉/分



現要求當轉速降到額定轉速的70%時報警停止系統運行。則報警值設定為：

60×70%=42轉/分。

當速度低于每分鐘42轉，檢測器輸出報警信號給遠程控制器，由遠程控制器來控制停機.

打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II
