打滑開關、XLDH-F-A、XLDH-F-S 、皮帶打滑檢測裝置、速度檢測器、測速開關

XLDH-I、XLDH-II、XLDH-III、XLDH-F-I、XLDH-F-II、XLDH-F-III、XLDH-F-A、XLDH-F-S、打滑開關

概述：

本機用于對輸送機帶速進行檢測的新型裝置．對帶速進行實時檢測．已廣泛應用干輸送系統中膠帶上，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)?、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，1．應用時的注意事項 聲光報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。 (1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。 (2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。 (3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。 (4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。 (5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一臺檢測器。 (6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。 (7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上，并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。 (8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。，為膠帶機的安全運行提供了可靠的檢測手段。

工作原量：

速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上．使觸輪與膠帶衷面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤．在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去．經放大然后進行計數。其計數值與預置數比較。判斷膠帶的帶速．即：正常速度、打滑或超速等等。同時，執行電路輸出相應的開關信號。

結構特點：

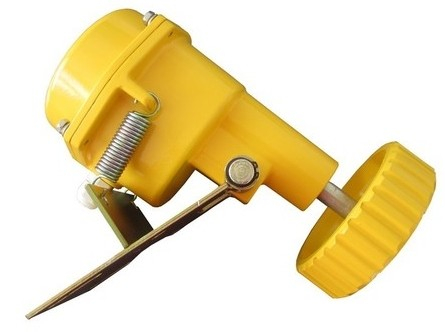

本機由觸輪．脈沖盤、電子脈沖開關、殼體等組成．觸輪采用鑄鐵鑄造，表面鐵槽有耐磨打滑作用。殼體呆用鋁鑄造．聯接處配有[密封圈．即使本機減輕自量與較好防水性能；本機內開關采用常閉型，若帶速低干正常速度盼％即可跳閘或停機。

使用安裝

本機應避免在起動和停止過程中投入使用．安裝位置應選在膠帶運行平穩處。

技術參數

使用環境條件

環境溫度：-30℃-+75℃

相對濕度：不大于80%：

主要技術參數

工作電壓：AC 220V ±10% DC 24V

測速范圍：0.5m/s-5.0m/s

開關形式:常閉型、常開型

延時時間：10秒
