產品名稱：溜槽堵塞開關TX-CD20

產品型號：TX-CD20

所屬類別：溜槽堵塞開關 > 溜槽堵塞保護裝置

發布時間：2019-12-17

已獲點擊：4

詳細說明

溜槽堵塞開關TX-CD20主要技術指標:

型號：TX-CD20

觸點數量:常開1 常閉1

觸點容量:AC220V  1A

工作角度:≥5°

極限角度:30°

結構形式:門式結構

復位方式:自動復位

防護等級:IP67

使用條件

環境溫度：-35℃∽+50℃。

相對濕度：不大于95%。

大氣壓力：80∽110kpa。

海拔高度：不超過2000M。

工作位置：安裝在溜槽不受物料沖擊的側壁上。

結構特征及工作原理

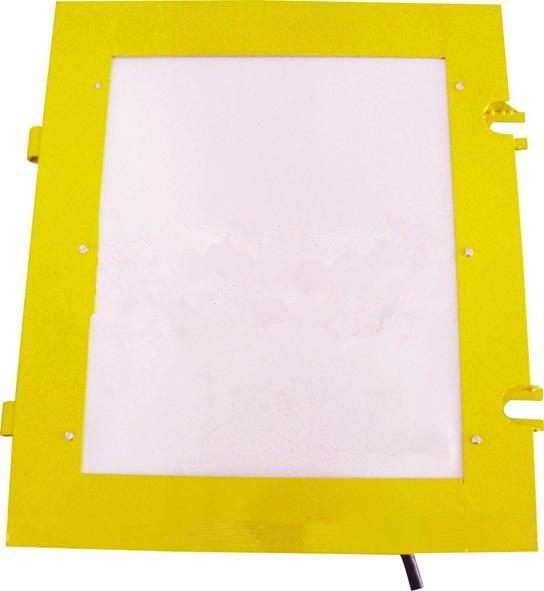

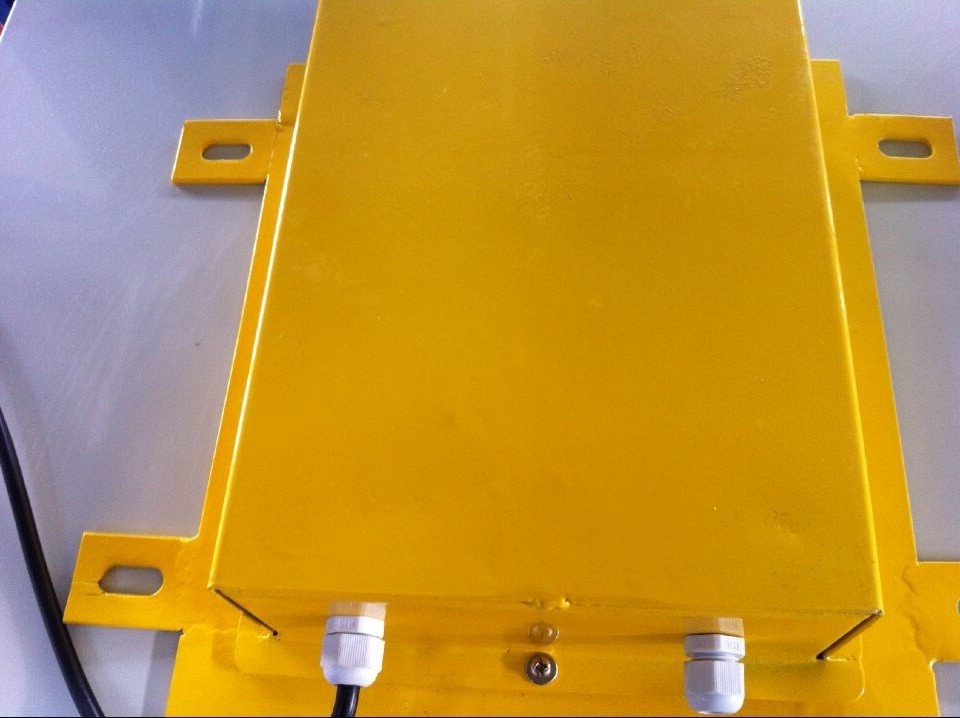

結構：TX-CD20型溜槽檢測器采用門式結構，選用舌簧管作為接近式開關，將兩支舌簧管并排放在盒內用環氧樹脂灌封以增加可靠性。

原理：當物料在溜槽中造成堆堵時，堆積的物料必定推動檢測器上的活動門移動。活動門上的磁鋼向舌簧開關接近，舌簧開關在外磁場的作用下，簧pain被磁化、并克服簧pian的恢復力而動作，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，從而發出告警或停機信號，當溜槽堵塞故障排除后，活動門受壓簧的作用恢復原狀。

主要用途：

TX-CD20溜槽堵塞檢測器適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
