產品名稱：溜槽堵塞開關SBNXW-YF01

產品型號：SBNXW-YF/01

所屬類別：溜槽堵塞開關 > 溜槽堵塞保護裝置

發布時間：2019-10-13

已獲點擊：19

詳細說明

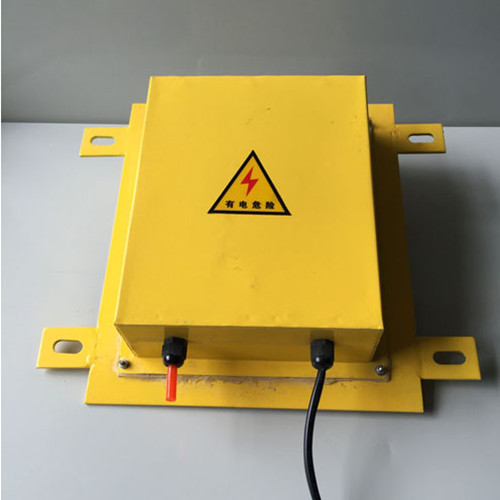

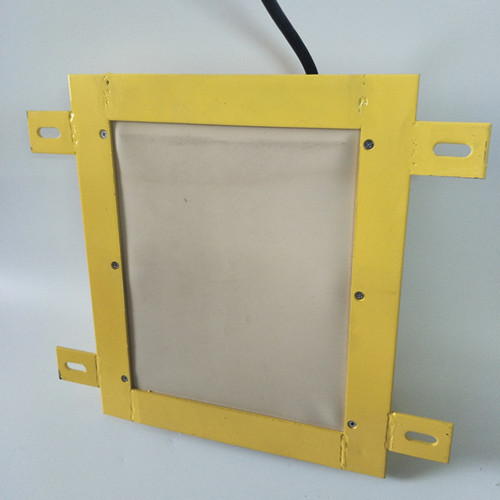

溜槽堵塞開關SBNXW-YF01

產品特點

1、本檢測器采用側壓活動門結構，故障排除后，壓重塊的壓力使活門自動復位；

2、機內選用進口行程開關，動作靈敏，可靠性高；

3、外形尺寸小，JYB/LD-B溜槽堵塞保護裝置使用說明，溜槽堵塞保護裝置又名溜槽堵塞開關，溜槽堵塞檢測器，堵料開關，麻城圖爾克現貨供應皮帶輸送保護裝置，溜槽堵塞開關，批發生產，廠家直銷。JYB/LD-B溜槽堵塞保護裝置采用門式結構，彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力．從而將本裝置的活動門向外推移，當活動門偏轉一個角度時，其控制溜槽堵塞開關動作發出警告、振打或停機信號。當堵塞故障排除后，活動門在彈簧的作用下自動復位，恢復原狀態。溜槽堵塞開關也可通過地址編碼器發送狀態數據至遠程控制室。后面設有檢修門，便于使用中平常維護。，便于安裝。

安裝與使用

1.安裝在不受物料直接沖擊的溜槽垂直側壁上；

2.產品可分為兩個一組，安裝高度可根據用戶需要而定，一般安裝于溜槽底部向上三分之二高度為宜；

3.本檢測器也可用四個分兩組使用，一組安裝在溜槽側壁從底部算起三分之一相對高度，作為輕度堵塞檢測，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。，用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，并開始振打，另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。

溜槽堵塞開關SBNXW-YF/01技術參數

1、使用環境條件

a、環境溫度-20℃～+40℃

b、相對溫度不大于85%

2、動作角度：5°

3、極限角度：10°

4、觸點數量：1常開、1常閉

5、觸點容量：24～380V AC/DC 電流1:5A

6、可靠性：＞106次

7、防護等級：IP55

8、重量：5Kg

溜槽堵塞開關SBNXW-YF01注意事項

1.安裝在不受物料直接沖擊的溜槽垂直側壁上；

2.產品可分為兩個一組，安裝高度可根據用戶需要而定，一般安裝于溜槽底部向上三分之二高度為宜；

3.本檢測器也可用四個分兩組使用，一組安裝在溜槽側壁從底部算起三分之一相對高度，作為輕度堵塞檢測，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，用于接振打裝置信號，當溜槽發生堵塞時，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，振打裝置接收到信號后，并開始振打，另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
