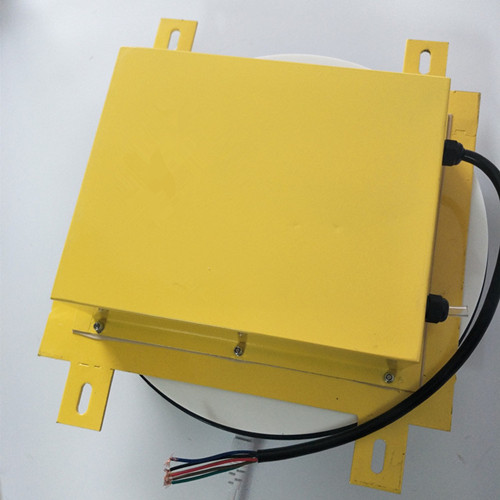

產品名稱：YHLJ-I溜槽堵塞保護裝置

產品型號：YHLJ-I

所屬類別：溜槽堵塞開關 > 溜槽堵塞保護裝置

YHLJ-I溜槽堵塞保護裝置

工作原理

該檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料擠壓活動門，并使之偏移而啟動行程開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。YHLJ-I溜槽堵塞檢測器采用門式設計，為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。，LDM-X溜槽堵塞開關主要用途，溜槽堵塞開關，可用于物料運輸系統中，有效排除由于物料的潮解、帶電吸附、結晶等原因造成的堵塞、粘壁、搭拱等故障，可以保證安全生產，提高運輸效率。溜槽堵塞開關廣泛應用在冶金、電力、礦山、化工等行業。LDM-X 型溜槽堵塞保護裝置適用于檢測物料輸送系統中溜槽裝置的堵塞故障。當溜槽內形成物料堵塞時，檢測器將發出報警、振動或停機信號，防止由于物料堵塞溜槽而造成漫料、物料拋灑、設備損壞等惡性事故。LDM-X溜槽堵塞保護裝置與LZF防閉塞裝置配合使用，就可隨時監測和防止溜槽堵塞事故的發生，提高自動化程度。溜槽堵塞開關主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，溜槽堵塞開關用于檢測物料堵塞情況，是輸送機系統必不可少的安全保護裝置。，可開門清理堆積物料。

結構特點

本檢測器采用側壓活動門結構，故障排除后，壓簧的推力使活動門自動復位；

帶防腐層的鑄鋁外殼

重載微型開關觸點

靈敏度高，為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，作用力只需0.9Kg即可觸發開關

機內選用進口行程開關，動作靈敏、可靠性高

YHLJ-I溜槽堵塞保護裝置

YHLJ-II溜槽堵塞保護裝置

技術參數

動作角度5°，極限角度10°

接點容量：1A/125（DC），5A/250V或480V（AC）。

殼體防塵、防腐、防雨。

防護等級：IP67

開關個數：1個常開或1個常閉（可根據用戶需要增加開關個數）

開關可根據用戶需要接成常開或常閉形式。

環境溫度：-20 -- 60℃

 YHLJ-I溜槽堵塞檢測開關、溜槽堵塞裝置

接近開關LG8-S18-3E1 NPN

接近開關XSAV11801旋轉監測型

接近開關DQ188-1025GK

旋轉探測儀RD-II

測速傳感器HSBG-V3920BDA23C
