堵塞開關

主頁 > 產品中心 > 堵塞開關 >

產品介紹





產品名稱：CCS-1011溜槽堵塞開關LDM-X

產品型號：CCS-1011

所屬類別：溜槽堵塞開關 > 防爆堵塞開關

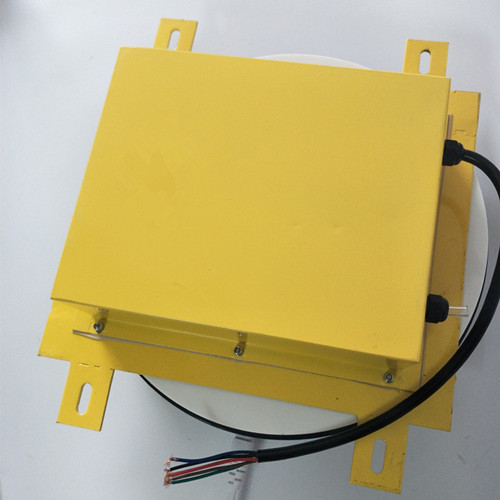

CCS-1011溜槽堵塞開關LDM-X

型號：CCS-1011、LDM-X

產品名稱：溜槽堵賽檢測裝置、溜槽堵塞開關

溜槽開關廣泛用于檢測帶式輸送機系統中溜槽是否發生堵塞。如果發生堵塞，為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，本檢測器可通過接入本機的檢測線路發出故障報警信號，立即停止皮帶輸送機，本裝置安裝在溜槽側壁上，當物料在溜槽中形成堵塞狀態時，堆積的物料給溜槽側壁一個壓力，將本裝置的活動門向外推移，當活動門偏移角度等于或大于受控角度時，其控制開關動作，從而發出信號。當故障排除后，活動門在重錘作用下自動復位，溜槽堵塞保護裝置LDK-I適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。，避免因溜槽堵塞引起的輸送系統癱瘓及設備的破壞性事故的發生。





輸送機裝載段是輸送帶損壞經常發生的地段，特別在配有裝載漏斗的情況下，更容易發生。這類事故可能會是以下原因和情形：

 大塊物料被送入漏斗

 物料濕度過大

 后繼輸送帶打滑

應用原理

由檢測板和限位開關組成，結構簡單，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出停機或報警信號。溜槽疏通后，開關自動復位。

1. 靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料。

2. 板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可。

3. 本檢測器采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位。

4. 使用防塵型軸承，可運用于粉塵大的惡劣環境下。

5. 結構簡單，安裝便易。

產品參數

型    號：CCS-1101

檢測力度：9.8N~14.7N（檢測板前段）

防護等級：IP55

接    點：1a+1b

接點容量：250V AC  5A

質    量：11kg

復位類型：自動復位

自動復位：雙向動作

CCS-1011溜槽堵塞開關 LDM-X

皮帶打滑檢測裝置XTD-PD

跑偏開關XTD-GR-STi30A IP67

堵煤開關XTD-Ⅱ-A-4 230VAC

皮帶拉繩開關 XTKS-20

皮帶拉繩開關 XTKS-30

拉繩開關SEV-A1-1SA

雙向拉繩開關GHLS-II

輸煤系統溜槽防堵開關GHLJ-1

，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。
