產品名稱：LDM-Z溜槽堵塞保護裝置

產品型號：LDM-Z

所屬類別：溜槽堵塞開關 > 溜槽堵塞保護裝置

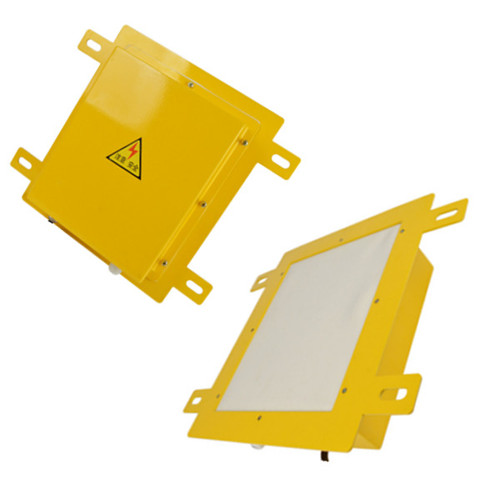

LDM-Z溜槽堵塞保護裝置

概述：
LDM系列溜槽堵塞保護裝置由LDM-Z型、LDM-T型號兩種組成。


LDM-Z溜槽堵塞保護裝置主要用途：
溜槽堵塞保護裝置適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發出報警或停機信號，防止由物料堵塞溜槽而造成的惡性事故。

使用條件：
海拔高度：低于2000M；

環境溫度：-35℃~+50℃；
相對溫度：不大于95%；

大氣壓力：80~110kpa；
工作位置：安裝在溜槽不受物料沖擊的側壁上

主要技術指標：

型號

觸點數量

觸點容量

工作角度

極限角度

結構形式

防護等級

LDM-Z

常開1
常閉1

AC220V
1A

≥5°

30°

門式結構
自動復位

IP67

LDM-T

常開1
常閉1

AC380V
3A

≥7°

30°

門式結構
壓簧復位

IP67

結構特性及工作原理：

LDM-Z型溜槽堵塞檢測器
結構：LDM-Z型溜槽檢測器采用門式結構，選用舌簧管作為接近式開關關，將兩支舌簧管并排放在盒內用環氧樹脂灌封以增加可靠性。
原理：當物料在溜槽中造成堆堵時，堆積的物料必定推動檢測器上的活動門移動?；顒?dòng)門上的磁鋼向舌簧開關接近，舌簧開關在外磁場的作用下，簧片被磁化、并克服簧片的恢復力而動作，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，從而發出告警或停機信號，當溜槽堵塞故障排除后，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。，活動門受壓簧的作用恢復原狀。
LDM-T型溜槽檢測器
結構：LDM-T型溜槽檢測器也采用門式結構，具有壓簧自動復位功能，內部裝有JLXK1-111M型行程開關為密封防護式。兩種溜槽堵塞裝置外形相同區別在于箱內選用開關不同。
工作原理：

本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，JYB/LD-B溜槽堵塞保護裝置使用說明，溜槽堵塞保護裝置又名溜槽堵塞開關，溜槽堵塞檢測器，堵料開關，麻城圖爾克現貨供應皮帶輸送保護裝置，溜槽堵塞開關，批發生產，廠家直銷。JYB/LD-B溜槽堵塞保護裝置采用門式結構，彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力．從而將本裝置的活動門向外推移，當活動門偏轉一個角度時，其控制溜槽堵塞開關動作發出警告、振打或停機信號。當堵塞故障排除后，活動門在彈簧的作用下自動復位，恢復原狀態。溜槽堵塞開關也可通過地址編碼器發送狀態數據至遠程控制室。后面設有檢修門，便于使用中平常維護。，為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
