產品名稱：BLDM-6200礦用溜槽堵塞開關

產品型號：BLDM-6200

所屬類別：溜槽堵塞開關 > 溜槽堵塞保護裝置

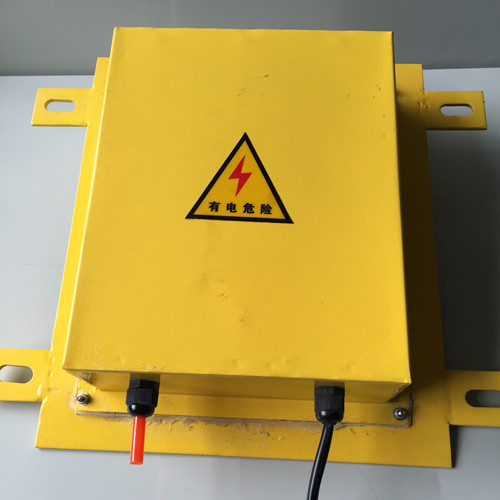

BLDM-6200礦用溜槽堵塞開關

用于輸煤系列中溜槽發生堵塞時的檢測，并可提供報警或停機信號，也可與振動電機連接，用以排隊除堵塞故障。

BLDM-6200礦用溜槽堵塞開關技術參數
使用環境條件
環境溫度 -20℃~+40℃
相對濕度 不大于85%
動作角度：5°
極限角度：10°
觸點數量：1個常開1個常閉 可根據客戶需求定制
觸點容量：24~380V AC/DC 電流1-5A
可靠性：＞10的6 方次
防護等級：IP55
重量：5KG

BLDM-6200礦用溜槽堵塞開關結構特點
本檢測器采用側壓活動門結構，故障排除后，壓重塊的壓力使活門自動復位；
機內選用本廠生產防爆行程開關，動作靈敏，可靠性高；
外形尺寸小，便于安裝。
安裝在不受物料直接沖擊的溜槽垂直側壁上；產品可分為兩個一級，安裝高度根據用戶需要而定，一般安裝于溜槽底部向上的三分之二高度為宜；本機也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，用于接振打裝置信號，當溜槽發生堵塞時，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。，振打裝置接收到信號后，并開始振打，另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
