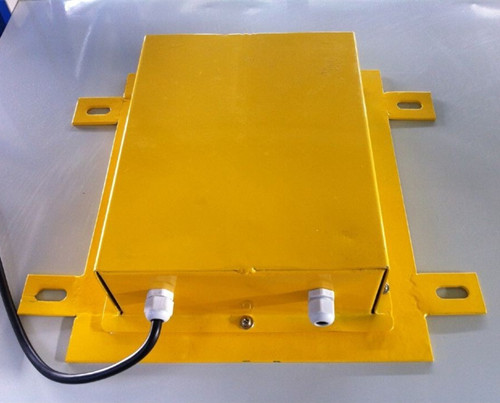

產品名稱：圓形溜槽堵塞檢測器MD-DS-III

產品型號：MD-DS-III

所屬類別：溜槽堵塞開關 > 溜槽堵塞檢測器

圓形溜槽堵塞檢測器MD-DS-III產品概述：

本檢測器用于輸煤系列中溜槽發生堵塞時的檢測，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，并可提供報警或停機信號，也可與振動電機連接，用以排隊除堵塞故障。該檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料必須擠壓活動門．井便之偏移而啟動行程開關，發出告警或停機信號。排除故障后．活動門在壓簧作用下自動復位。

圓形溜槽堵塞檢測器MD-DS-III工作原理：

本檢測器來用側壓活動門結構．故障排除后壓簧的推力使活動門自動復位重載微型開關觸點．靈敏度高，作用力只需0.9kg即可觸發開關機內選用進口行程開關，動作靈敏、可靠性高。溜槽堵塞保護裝置采用門式結構彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力從而將本裝置的活動門向外推移當活動門偏轉一個角度時．其控制開關動作發出警告、振打或停機信號。當堵塞故障排除后．活動門在彈簧的作用下目動復位恢復原狀態。也可遞過地址編碼器發送狀態數據至遠程控制室。

圓形溜槽堵塞檢測器MD-DS-III適用范圍：

DS型溜槽堵塞檢測器用于檢測帶式輸送機系統中的溜槽是否發生堵塞，溜槽內發生堵塞時，本檢測器可發生報警或停機信號，現場管理人員可及時采取措施，以防止由物料堵塞溜槽而造成的惡性事故。本機廣泛應用礦山、治金、電力及化工等行業的運輸系統中。

圓形溜槽堵塞檢測器MD-DS-III生產廠家，山東卓信專業生產，還供應堵料開關，堵煤開關，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，料流檢測器，撕裂開關，料位開關，防爆拉繩開關，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。，和防爆跑偏開關等，

技術參數：

1、使用環境：溫度-20℃～+40℃ 相對溫度不大于85%

2、動作角度：5°

3、極限角度：10°

4、觸點數量：1常開、1常閉

5、觸點容量：AC380V 5A

6、可靠性：＞10^6次

7、防護等級：IP55

8、重量：5Kg

產品特點：

1.本檢測器采用側壓活動門結構，故障排除后， 壓重塊的壓力使活門自動復位；

2.機內選用進口行程開關，動作靈敏， 可靠性高；

3.外形尺寸小，便于安裝。

安裝使用：圓形溜槽堵塞檢測器MD-DS-III

1.安裝在不受物料直接沖擊的溜槽垂直側壁上；

2.產品可分為兩個一組，安裝高度根據用戶需要而定，一般安裝于溜槽底部向上三分之二高度為宜；

3.本機也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測，用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。，并開始振打，另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
