產品名稱：LLP2-1拉繩開關用途

產品型號：LLP2-1

所屬類別：雙向拉繩開關 > 拉繩開關

發布時間：2019-12-14

已獲點擊：4

詳細說明

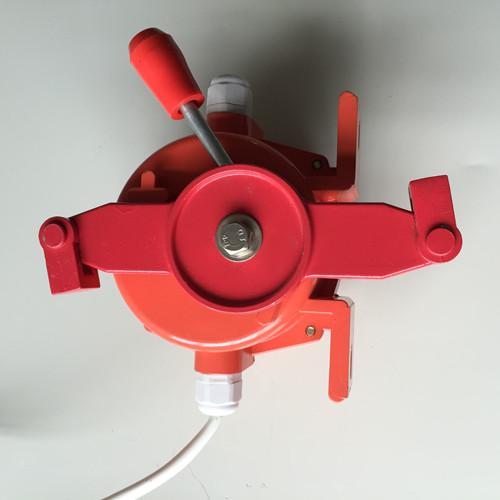

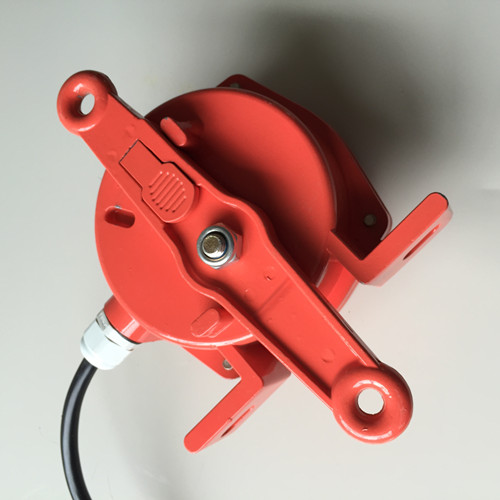

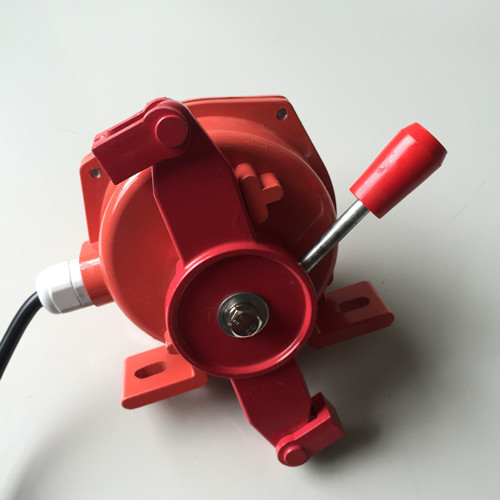

LLP2-1拉繩開關用途

拉繩開關LLP2-1基本參數：

防護等級：IP67

殼體材料：鋁合金表面精工烤漆

傳動桿材質：不銹鋼

纜繩所需張力：49±10N(5±1kgf)

接點數：2

接點容量：220V/250V/380V/480V/3A/5A

適用溫度：-20℃~+60℃

使用壽命：10萬次

雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種安全保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。特別適合在沿海及惡劣環境下使用。

雙向拉繩開關LLP2-1安裝與接線：

在帶式輸送機中間機架的槽鋼上，或安裝在現場自備的角鋼上， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，角鋼與中間架焊接。拉繩開關間的距離不應超過35m。開關距頭部滾筒或尾部滾筒距離宜為10～20m。開關間用覆塑鋼絲繩連接。鋼絲繩松緊要適宜，拉繩開關又叫做緊急停機開關，一般在一些企業里面在使用，不過現在有的農村也還在使用這種雙向拉繩開關，雙向拉繩開關是一種開關型的傳感器，一般是用于皮帶輸送機，包裝生產線，起重機，挖掘機以及水平給料機。雙向拉繩開關屬于一種現場緊急事故停機的一種保護裝置，當有緊急事故發生的時候，人們?cè)诂F(xiàn)場沿線任意的地方就可以拉動拉繩開關，拉動拉繩的時候就可以發出停機的信號，從而使的機器停止運作，達到保護人身安全的作用，這種開關雖然現在是多數用于企業，不過有的家庭仍然在使用。今天我們就來了解一下拉繩開關的結構和安裝的方法吧。，同時鋼絲繩應每3～4m設一托繩環，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，托繩環焊接在帶式輸送機中間架上。對兩側設人行道的帶式輸送機，在帶式輸送機的每一側均應設雙向拉繩開關。

LLP2-1雙向拉繩開關訂貨須知：

1、注明型號、數量、供貨日期。

2、對開關觸點數量有特殊要求時應予以注明。

3、覆塑鋼絲繩及繩夾子、托繩環、安裝支架。需單獨訂購。

注：訂購時應予以注明。

拉繩開關型號

LLP1-S、JLK3-S

LLP1-Z、JLK3-Z

LLP2-1、KLT2-1

HFKLT2-1、LLP2-2

KLT2-2、HFKLT2-2

LLP2-3、KLT2-3

HFKLT2-3、LLP3-S

JLK2-S、JLK4-S

JLKJ-S、JSB-KLS-1

LLP3-Z、JLK2-Z

JLK4-Z、JLKJ-Z

JSB-KLS-2、LLP4-Z

FKLT2-Z、LLP4-Y
