產品介紹

產品名稱：防爆拉繩開關QZ-EBBC-880

產品型號：QZ-EBBC-880

所屬類別：雙向拉繩開關 > 防爆雙向拉繩開關

發布時間：2019-11-08

已獲點擊：12

詳細說明

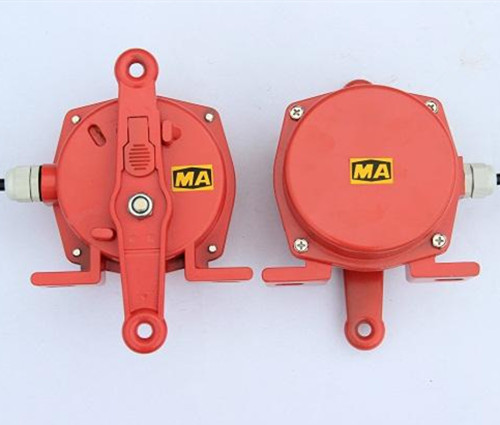

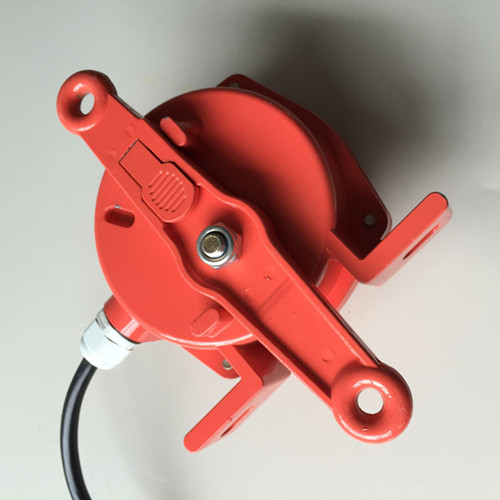

防爆拉繩開關QZ-EBBC-880

雙向拉繩開關用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中得到廣泛應用。

產品特點：

--拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。

 --通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。

 --堅固的鑄鋁外殼，防護等級為NEMA4，特殊的環境可選擇特殊的表面處理。

--整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。

--結構件設計緊湊。 --醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。

--提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。

 --手動杠桿復位。

防爆拉繩開關QZ-EBBC-880基本參數：

防護等級：IP67

殼體材料：鋁合金表面精工烤漆

傳動桿材質：不銹鋼 纜繩所需張力：49±10N（5±1kgf）

接點數：2 接點容量：250V AC380V 5A

接線口：6~12mm電纜 適用溫度：-20℃~+60℃

使用壽命：50萬次

復位方式 ：自動復位/手動復位

防爆拉繩開關QZ-EBBC-880安裝與接線：

1、拉繩開關成對安裝在膠帶機左右兩側，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，安裝支架與膠帶機中間架用螺栓或采用焊接固定，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。

2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。

3、對于爬坡段膠帶機，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，應盡量縮短開關間距，及拉繩長度。

4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，其中1、2為常開接點，3、4為常閉接點。

跑偏開關QZ-EBBC-660

皮帶打滑檢測裝置XTD-PD

速度開關DHIII

無觸點防爆雙向拉繩開關QZ-EBBC-168

，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。
