產品名稱：雙向拉繩開關KLT2-S1自動復位

產品型號：KLT2-S1

所屬類別：雙向拉繩開關 > 拉繩開關

發布時間：2019-09-04

已獲點擊：30

詳細說明

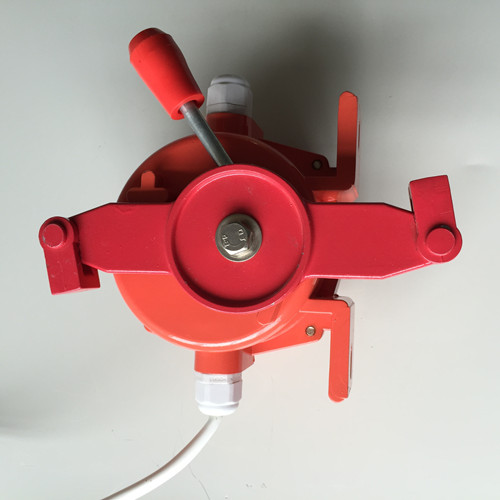

雙向拉繩開關KLT2-S1自動復位

雙向拉繩開關用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中得到廣泛應用。

拉繩開關分自動復位和手動復位

自動復位型拉繩開關靈活性高，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，省時省力，拉桿解除拉力后開關能恢復到原始為止，但容易出現開關的誤動作。

手動復位型拉繩開關需要操作復位桿才能重啟，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，更加安全。應根據現場實際情況選擇使用適合的拉繩開關。

主要技術指標

產品型號      KLT2-S1     KLT2-S2

動作角度       30°           30°

極限角度       75°           75°

動作力   10            10

觸點數量     1常開1常閉   1常開1常閉

觸點容量     AC380V 5A      AC380V 5A

復位方式     自動           手動

可靠性       >10^6萬次   >10^6萬次

防護等級     IP65           IP65

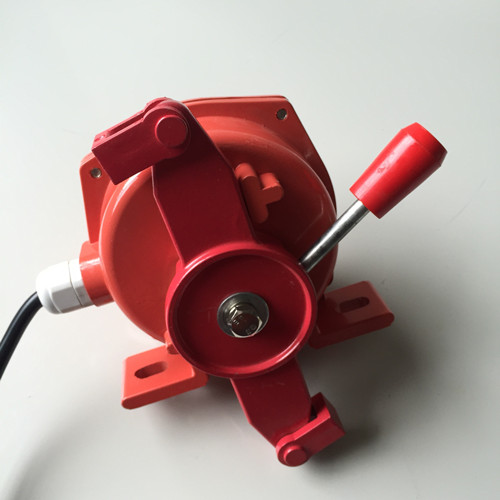

雙向拉繩開關KLT2-S1自動復位

使用環境條件：

a.環境溫度：-40℃~60℃

b.相對濕度不大于85%

c.海撥高度不超過2000m

d.使用壽命：開關動作10萬次

e.絕緣電壓：AC1000試驗1分鐘

結構特征與工作原理：

本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式拉繩開關I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。拉繩開關II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。

雙向拉繩開關KLT2-S1自動復位

安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上。
1.將拉繩開關固定在支架上。
2.兩機之間距離為25~30m，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。
3.為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。
