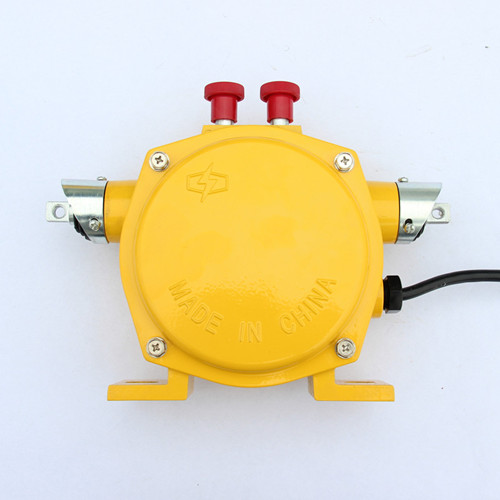

產品名稱：FL-AS-1雙向拉繩開關

產品型號：FL-AS-1

所屬類別：雙向拉繩開關 > 拉繩開關

發布時間：2019-07-15

已獲點擊：56

詳細說明

FL-AS-1雙向拉繩開關

雙向拉繩開關FL-AS-2、KLT2、皮帶輸送機拉繩開關、FKLT2-I、FKLT2-II、另售有雙向拉繩開關配套的：支架、鋼絲繩、托環等。

雙向拉繩開關安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故停機的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護。

產品介紹：

雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點。
工作原理：

當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，達到停機效果，防止事故的擴大。

結構特點:
本機采用鋁合金精密壓鑄殼體，強度高，重量輕;外殼防護等級達IP67，可以惡劣環境中長期工作;機內采用進口元件.觸點容量大，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因?yàn)殡p向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，動作靈敏，可靠。
技術參數:
使用環境條件:環境溫度:-30℃-+75℃
相對溫度:不大干85%
動作角度:30℃
極限角度:60°
動作力:≥10kg
觸點數量:常開:1 常閉:1
常開2;常閉2(訂貨時需注明)
角蟲點容量:AC380V 5A
復位方式:自動、手動
可靠性:＞106次
重量:2.5
使用與安裝
開關平衡地按在機架的固定支架上;
將鋼絲繩系在兩端的拉環上，每側繩不超過30M(有坡度時因當縮短);
拉繩壓力應適宜.以確保開關可靠復位;
拉繩沿膠帶平行方向設置，甸3M加一吊環;
鋼絲繩按用戶所需規格，廠方可代購。
接線方式:
本機出廠時已配長度為50CM電纜線，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，接線方式參照標牌所標線色。
