產品名稱：SPS-2D型膠帶輸送機拉線開關

產品型號：SPS-2D

所屬類別：雙向拉繩開關 > 拉線開關

發布時間：2019-05-12

已獲點擊：75

詳細說明

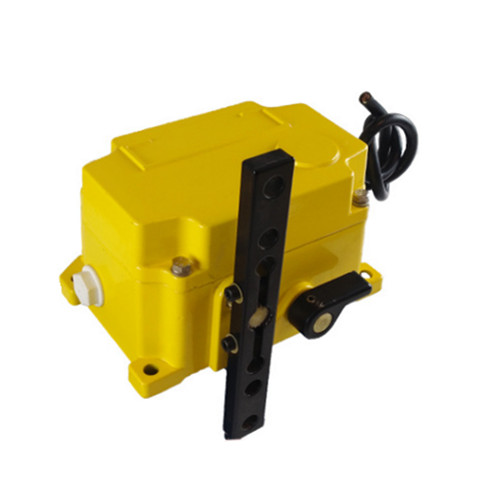

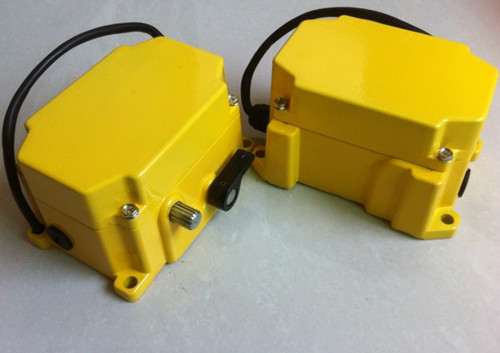

SPS-2D型膠帶輸送機拉線開關

拉繩開關即拉線開關用于皮帶機的緊急停機，當膠帶輸送機運行現場出現事故時，拉動兩側繩索，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，實現系統緊急停機，能及時有效地避免事故擴大化，保護人員或設備的安全，達到保障安全生產目的。

SPS-2D型膠帶輸送機拉線開關SPS-2D用于皮帶機的緊急停機，鋼絲繩一端固定在一個固定的吊環上， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，另一端固定在開關臂桿上，開關到固定端的距離通常不超過30米，兩開關之間產距離通常不超過60米，向上向下或拉動的力促使臂桿轉動到了報警位置，觸動微動開關并鎖定直到人工手動復位。
 拉繩開關是雙向觸動的，既可安裝在傳送機中間位置，也可安裝在其兩端。通用的安裝設計使拉繩開關既可安裝在輸送機縱梁頂部也或安裝在其兩側。

堅固的鑄鋁外殼，防護等級為NEMA4，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，特殊的環境可選擇特殊的表面處理。
整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關結構件設計緊湊。
醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。

技術規格

開關間距離：48米（水平）、36米（傾斜），每3米纜繩有一支撐。安全停機要求符合OSHA的要求，F(xiàn)M認證，二級：1＆2，巨，F(xiàn)＆G組匪
開關額定值：SPDT開關，10A/500V
殼體：NEMA4防風雨
鎖定角度：20度

拉力：3到8公斤
導線開口：二個，螺絲孔3/4”-1　4NPT

PS-2D型膠帶輸送機拉線開關

應用范圍

常規皮帶輸送機

地下、索道支撐皮帶輸送機

輪船裝卸系統

堆垛/取料輸送機

傾斜和梭式輸送機

起重機/挖掘機起重臂限位
