產品名稱：皮帶機拉線開關XTD-LS-2

產品型號：XTD-LS-2

所屬類別：雙向拉繩開關 > 拉線開關

詳細說明

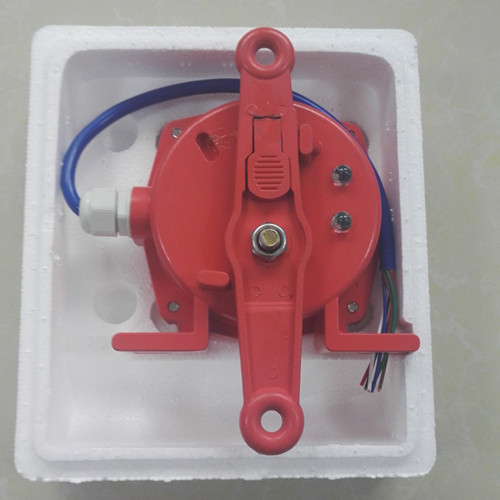

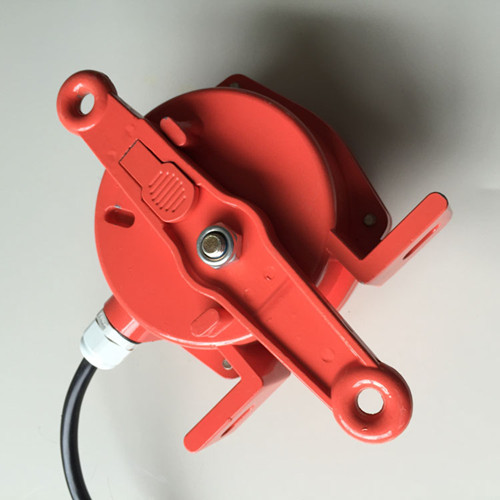

皮帶機拉線開關XTD-LS-2

拉線開關即雙向拉繩開關安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故停機的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護。

主要技術指標
接點容量：AC380V 3A 環境溫度：-40-+60℃
絕緣電壓：AC1000V歷時1min 相對濕度：不大于90%
使用壽命：10萬次 海拔高度：＜2000m
接點形式：雙斷點（Ⅰ常開Ⅰ常閉） 動作角度15° 極限角度75°
防護等級：IP67

工作原理
 雙向拉繩開關分Ⅰ型兩種型號，Ⅰ型動作后自動復位。Ⅱ型動作后有自鎖裝置，需要手動拉出復位后開關才能重新使用。

本產品為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需要停機時，現場工作人員拉動連接在拉繩上的拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出報警和停機兩組信號，達到預防和控制設備及操作員安全的目的。

雙向拉繩開關安裝

1、拉繩開關成對安裝在膠帶機左右兩側，拉繩開關安裝支架與膠帶機中間架用螺栓或采用焊接固定，其位置應低于膠帶及便于現場工作人員使用，兩臺拉繩開關之間相距50m左右為宜。
2、拉繩系在一關臂上，拉繩推薦采用覆塑鋼絲繩，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，（或普通鋼線繩1×W19-4（5）-150，絲直徑4～5mm均可。鋼絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩垂繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，盡可能拉緊繩索，減少鋼絲繩垂繞度。
3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。

雙向拉繩開關用途

雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

雙向拉繩開關
LSF-1,LSF-2、

LLP1-S,LLP1-Z、

LLP2-1,LLP2-2、

LLP3-S,LLP3-Z、

LLP4-Z,LLP4-Y、

LLP5-1,LLP5-2、

LLP6-1,LLP6-2、

LLP7-1,LLP7-2、

JLK2-S,JLK2-Z、

JLK3-S,JLK3-Z、

JLK4-S,JLK4-Z

帶式輸送機需安裝的十大保護裝置
1、速度保護；
2、堆煤保護；
3、跑偏保護；
4、溫度保護；
5、煙霧保護；
6、超溫自動灑水裝置；
7、防撕裂保護裝置；
8、沿線緊停保護裝置；
9、機頭、機尾、驅動滾筒和導向滾筒處設防護欄及警示牌，行人跨越帶式輸送機處，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，應安設的過橋；
10、主要運輸巷道的帶式輸送機還需安設張緊力下降保護裝置。
