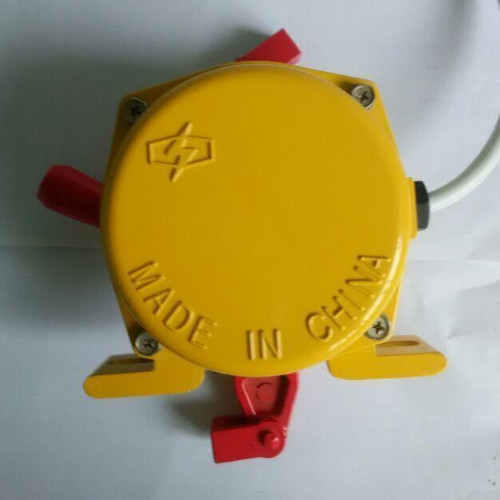

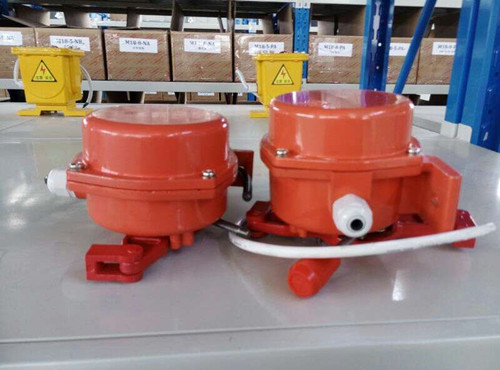

產品名稱：防爆拉線開關EX-NST2-2

產品型號：EX-NST2-2

所屬類別：雙向拉繩開關 > 拉線開關

詳細說明

防爆拉線開關EX-NST2-2概述：

拉繩開關即拉線開關，用于帶式輸送機現場需要停機時，通過開關動作使輸送機停機。

廣泛用于鋼鐵、水泥廠、電廠礦山等具有帶式輸送機的礦廠，該產品安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，它分手動型和自動型，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，手動型動作后自銷，并有警示牌顯示，須手動復位。自動型自動復位，當緊急事故發生時任意拉動拉繩傳感氣即可停機。

防爆拉線開關EX-NST2-2特點

1.本產品采用鋁合金鑄造殼體、強度高、重量輕。
2.外殼防護等級達到IP67，可在惡劣環境下長期工作。
3.本產品動作靈敏、穩定性高、性能可靠。

防爆拉線開關EX-NST2-2使用環境：

a、環境溫度-30℃～50℃

b、相對濕度不大于85％

拉線開關型號：

T3Z 068-22YRG
T3Z 068-11YR
T3Z 068-11YRG
T3Z 068-11YRS
T3Z 068-11YRSG
T3Z 068-22YR
T3Z 068-22YRS

EX-NST2-2

安裝調整

本機一般安裝在膠帶運輸機沿線兩側機架上，參見安裝示意圖

1、將拉繩開關固定在支架上，然后焊在機架上；

2、兩機之間距離為25～30m，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，采用直徑為φ4的鋼絲繩連接，松緊應適度；

3、為減小鋼絲繩自重對開關啟動的影響，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，每隔3m在機架上焊一個托環，以支撐鋼絲繩；

4、用戶可自制安裝支架，也可向我司成套訂購。

接線方法

本機出廠時已配接

3芯橡套電纜，芯線上備有線號，可參照下圖接線。

我公司專業生產接近開關、光電開關、磁性開關、聲光報警器、防爆線圈和皮帶機保護系統等系列產品，以及工業自動化綜合解決方案。歡迎廣大客戶來電咨詢！
