產品介紹

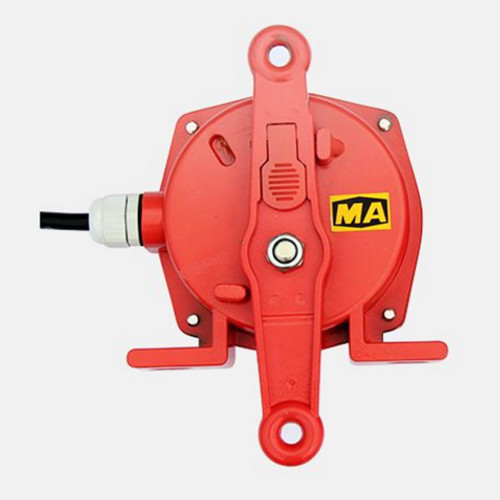

產品名稱：WHKL-II型往復式拉繩開關

產品型號：WHKL-II

所屬類別：雙向拉繩開關 > 拉繩開關



詳細說明



WHKL-II型往復式拉繩開關

概述:WHKL-II雙向拉繩開關用于膠帶運輸機發生事故時緊急停機。山東卓信專業生產，質量好，價格優，兩級跑偏開關HFKPT1-20-35

WHKL-II型往復式拉繩開關工作原理

當膠帶運輸現場發生緊急事故時，可拉動系在拉繩開關吊耳上的鋼絲繩，使機內的滑塊控制內部微動作，發出停機或警報信號。自動復位機型在送開鋼絲繩后自動復位，手動復位機型需操作復位手柄后方可復位。

WHKL-II型往復式拉繩開關結構特點

本機采用鋁合金精密壓鑄亮體，強度高，重量輕；外殼防護等級達IP67，可以惡劣壞境中長期工作；機內采用進口原件，觸電容量大，動作靈敏，可靠。

拉繩開關型號

SKY-SP2、KLS1-T-TH

NTZDH-9SLS-321D

XDT-A-F2GH、XDT-A-F2GH

HFKLT2、KPT2-1

LSKGT2-II、KLS1-T-TH

HF.KLT2-II-S4、LSSDKGDLK-I

XLLS-J-Ⅱ、SL2-II

WHKL-II、WHKL-I





WHKL-II型往復式拉繩開關技術參數

使用壞境條件：壞境溫度：-30°c-+75°c,相對溫度：不大于85％

動作角度：30°

極限角度：60°

動作里：10

觸點數量：常開：1 常閉：1

常開：2 常閉:2(訂貨時需注明)

觸電容量：Ac380v10A

復位方式：自動、手動

可靠性：＞1000000次

WHKL-II型往復式拉繩開關使用與安裝

開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。

欠速開關

概述

本機是對軸轉速及其它旋轉設備的速度監測裝置，具有非接觸，無磨損，可靠性強，壽命長，結構于一體的特性，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，產品外殼采用防水，安裝簡便，可在惡劣環境中使用。

工作原理

比較所采集的脈沖信號值是否小于設置值，開關正常工作必須在被檢測的轉動輪上提供的一個采集脈沖信號的感應點，當監測到轉速信號低于或高于正常轉速范圍后，開關輸出一組開關信號，以供報警或停機。

技術參數

工作電源電壓：AC220V

檢測范圍：0.5m/s-9.99m/s

脈沖6-120Hz;轉速 0-3000rpm;

開機延時：7秒

開關與目標距離：2-5mm

開關數據：1阻常開 1組常閉

                     II型為2組常開2組常閉

觸點容量：AC220v 50Hz 5A

探測指示器：當速度范圍在設定范圍內時，繼電器輸出，LED發亮有助于檢測傳感或檢測接線故障。

，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。
