產品名稱：KPT2-II雙向拉繩開關安裝指導

產品型號：KPT2-II

所屬類別：雙向拉繩開關 > 拉繩開關

詳細說明

KPT2-II雙向拉繩開關安裝指導【山東卓信】

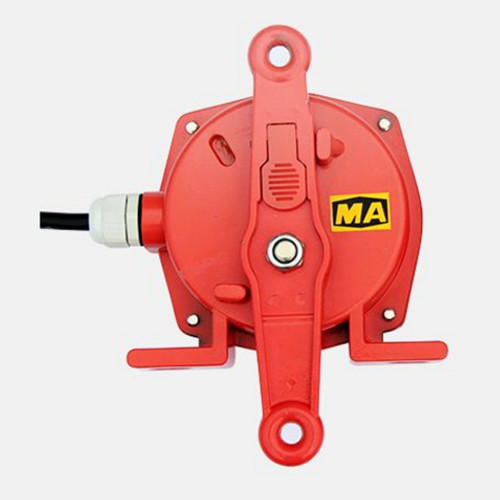

雙向拉繩開關采用高精密鋁合金生產壓鑄而成，強度高、外殼重量輕而且堅固，外面用紅色和黃色烤漆，不易脫落，光滑而鮮艷。便于發現。用于帶式輸送機緊急事故而緊急停機。

拉繩開關工作原理

雙向拉繩開關分I型和II型兩種型號，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，I型動作后自動復位。II型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用。本件為雙向動作，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需停機，現場工作人員拉動拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出報警和停機兩組信號，達到預防和控制設備及操作員安全的目的。雙向拉繩開關KPT2-I，跑偏開關KPT1-I0-45

山東KPT2-II雙向拉繩開關安裝指導

主要組成部分

雙向拉繩開關主要是由拉桿凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式輸送機兩側機架之上，采用鋼絲繩沿著輸送機設備兩側將開關連接起來。在輸送帶設備發生緊急事故情況下時，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，在輸送機沿線任意拉動鋼絲繩，鋼絲繩將會牽動驅動臂開始旋轉，通過傳動軸從而帶動扭力彈簧使精密的凸輪發生位移，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，驅動雙向拉繩開關切斷控制線路，使得輸送機快速的停止運行。

雙向拉繩開關注意事項：

拉繩開關主要用于帶式輸送機安全保護及防止膠帶對周邊人員造成傷害，如下：

1、緊急停機→當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機停下來，避免人身或設備事故的發生。

2、禁止啟動→當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動,檢修人員的安全也就有了保證。

動作說明

控制桿傾斜到20℃接點開始動作。

自動復位是控制桿傾斜到60℃時就會恢復原位置。

接點動作位置根據調整凸輪可變更。

KPT2-II雙向拉繩開關安裝指導

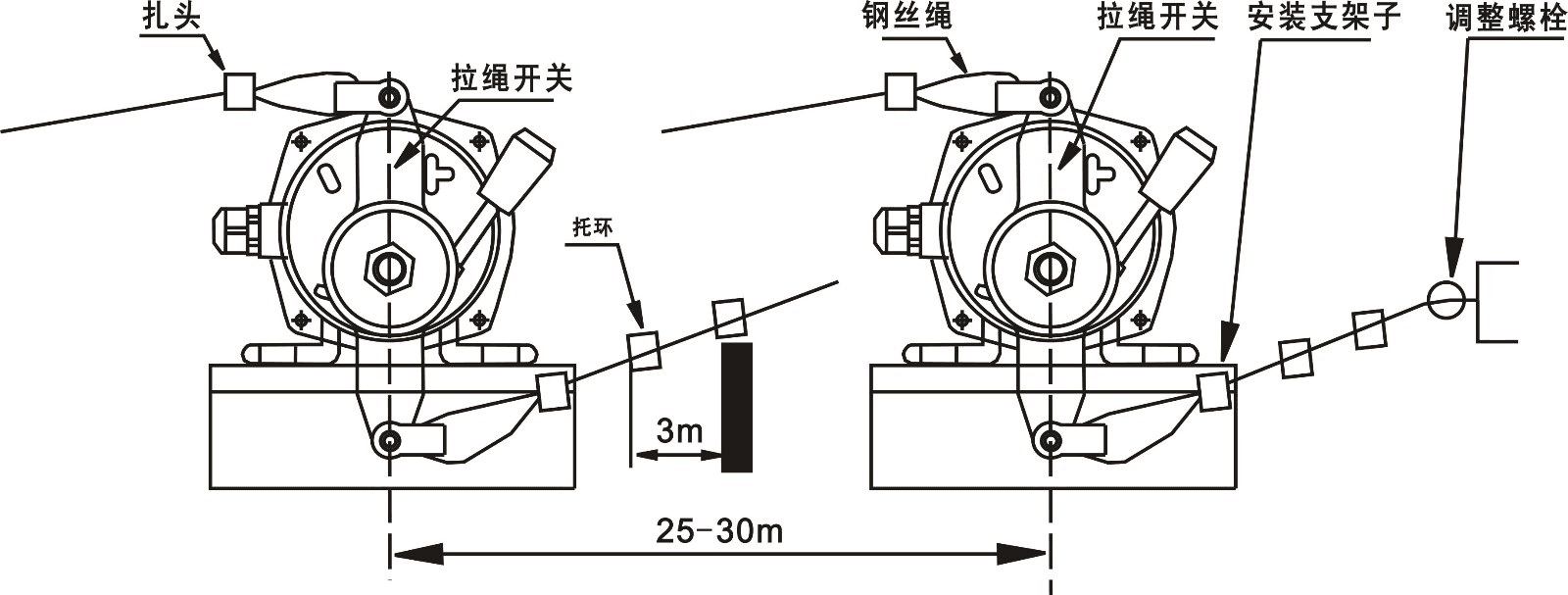

安裝與接線：

1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓或采用焊接固定，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。
 2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。
