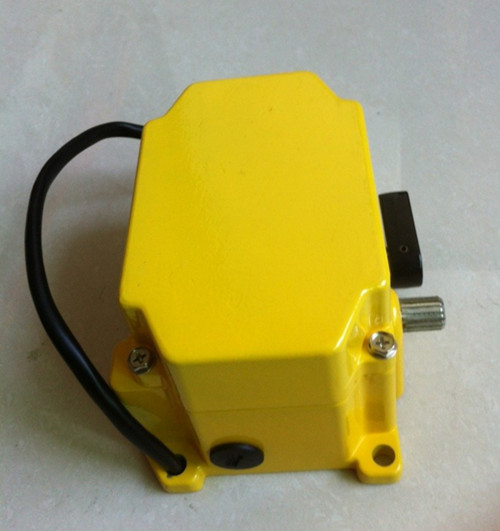

產品名稱：LK-IS防爆雙向方形拉繩開關

產品型號：LK-IS

所屬類別：雙向拉繩開關 > 防爆雙向拉繩開關

詳細說明

LK-IS防爆雙向拉繩開關 方形拉繩開關是種無觸點雙向拉繩開關是一般的拉繩開關是拉動機械式限位開關的位移，使動靜觸點動作來控制輸送裝置的應急停車，屬滑動摩擦，阻力較大。本產品是拉動雙向拉板的轉動軸控制感應片，左右轉動，使探頭得到停車信號來控制輸送裝置的應急停車，屬滾動摩擦，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，阻力小。

工作原理 　　

無觸點拉繩開關是機械部件和電子限位開關組合而成，正常工作時，感應片不在感應頭檢測范圍內，電子限位開關此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現故障及危害人身安全時，拉動繩索，繩索牽引力使雙向拉板左、右轉動，連接在轉動軸尾部的檢測片也隨著雙向拉板的轉動而轉向感應頭方向，使其進入感應頭的檢測范圍，此時電子開關由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，迫使運行中的皮帶機立即停車，保護人身與設備安全。

LK-IS無觸點防爆型雙向拉繩開關安裝方法

1、皮帶機間隔35米裝一只，安裝在機旁角鐵架或皮帶走廊墻上。

2、從皮帶機頭至機尾每4米安裝一個固定支架，將Φ3mm的鋼絲繩依次穿過固定支架上端開孔處，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，至拉繩開關雙向拉板鎖孔螺絲穿過，緊固螺帽。左右調校雙向拉板到位，有一定的撓度，依次類推。

3、試拉繩開關發生不動作情況，請打開后蓋板，看八字型檢測片上端螺帽是否松動，轉動雙向拉板時，檢測片給電子限位開關信號。看電子限位開關指示燈是否亮，如不亮，檢查接線是否正確

4、空插座1、2接L、N（中間繼電器線圈與電子限位開關內阻）3、4接G1、G2（中間繼電器常閉觸頭）1、2之間阻值很大（可視不通），3、4之間無阻值。

技術參數

交流電壓：380V±15%（電壓范圍：190V~250V）

負載電流：≤5A 絕緣電阻：>500MΩ

動作檢測距離：≤10mm 輸出信號：開關量信號

動作力：50±10N 動作行程：50±2mm

工作溫度：-20℃~+70℃ 工作濕度：93%±2%

復位方式：手動復位 響應時間：<2mS

防護等級：IP66 產品重量：1.4Kg

產品售后服務

我公司是正規供應廠家，凡在我公司購買的產品，自購買之日起，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，質保一年，如因為人為因素造成的產品損壞，不在質保范圍內。請參照產品使用說明書，進行安裝使用，產品上有明確的接線圖，請按產品接線圖接線，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，如在使用中有任何問題，可來電咨詢本公司，我廠交竭誠為您服務，選擇山東卓信，選擇品質。
