產品名稱：防爆雙向拉繩開關MSL-K32206G2 IP67

產品型號：MSL-K32206G2

所屬類別：雙向拉繩開關 > 防爆雙向拉繩開關

詳細說明

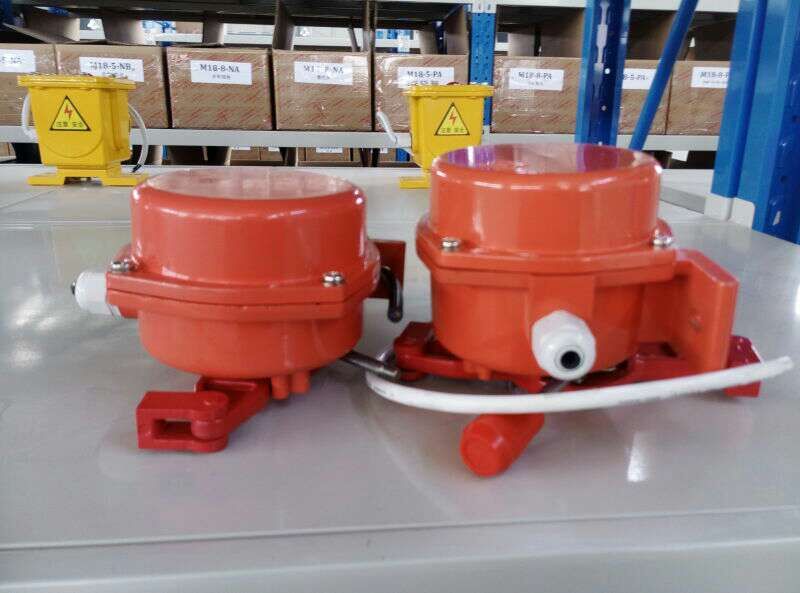

防爆雙向拉繩開關MSL-K32206G2 IP67

防爆雙向拉繩開關MSL-K32206G2 IP67 TUERKE/山東卓信拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、 閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。

防爆雙向拉繩開關MSL-K32206G2 IP67主要組成部分

雙向拉繩開關主要是由拉桿凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式輸送機兩側機架之上，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，采用鋼絲繩沿著輸送機設備兩側將開關連接起來。在輸送帶設備發生緊急事故情況下時，在輸送機沿線任意拉動鋼絲繩，鋼絲繩將會牽動驅動臂開始旋轉，通過傳動軸從而帶動扭力彈簧使精密的凸輪發生位移，驅動雙向拉繩開關切斷控制線路，使得輸送機快速的停止運行。

雙向拉繩開關采用高精密鋁合金生產壓鑄而成，強度高、外殼重量輕而且堅固，外面用紅色和黃色烤漆，不易脫落，光滑而鮮艷。便于發現。用于帶式輸送機緊急事故而緊急停機。

拉繩開關工作原理

雙向拉繩開關分I型和II型兩種型號，I型動作后自動復位。II型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用。本件為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需停機，現場工作人員拉動拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出報警和停機兩組信號，達到預防和控制設備及操作員安全的目的。

雙向拉繩開關注意事項：

拉繩開關主要用于帶式輸送機安全保護及防止膠帶對周邊人員造成傷害，如下：

1、緊急停機→當膠帶機在運行過程中出現異常情況時，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，只要拉一下就近的停機線纜就可以將膠帶機停下來，避免人身或設備事故的發生。

2、禁止啟動→當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動,檢修人員的安全也就有了保證。

兩級跑偏開關NKPK1-20-35

防爆磁性接近開關KSC02-H可移動支架安裝

防爆磁性接近開關KSC02A-H螺母固定安裝

雙向拉繩開關JYSL-IV AC220V 2A

接近開關NI20-M30-AD4X|24v DC IP67

接近開關XTD-TNL30-B6;額定電壓:220VAC;額定電流:1A;觸頭數量:常開;行程或角度:15mm;外形尺寸M30MM

接近開關XTD-LF10-M24-L6;額定電壓:24VDC/AC;額定電流:0.97A;觸頭數量:常開;行程或角度:8mm

接近開關N08-M18-OTL8H;開點;10-30VDC

斗輪機跑偏開關KOT1-12-30，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，動作角度：可調，觸頭容量：380/2A，防護等級：IP65

雙向拉繩開關KLI2-L

縱向撕裂檢測器產品型號：YHZL 復位方式：手動復位 觸電數量：4常開4常閉 防護等級：IP67 重量：4.0KG 觸點容量：U:AC ## V I:5A U:DC24V I:3A

傾斜開關HSBG-E7210DERT08

傾斜開關ST-20  KBC-220  AC220V

傾斜開關SL20-30 24VDC

EMLT3360-02P傾斜開關

傾斜式水銀料位開關TILT SWITCH傾斜15°動作

防腐蝕拉繩開關 防腐蝕拉線開關

阻旋料位開關RC-10

錘料位計SLS-NB3400

拉線開關IP65，防腐型 TKLSA-S2FF-15Y

跑偏開關IP65，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，防腐型 TKPPA-Z2FF-15Y
