產品名稱：施邁賽拉線開關T3Z 068-22YRG

產品型號：T3Z 068-22YRG

所屬類別：雙向拉繩開關 > 拉線開關

詳細說明

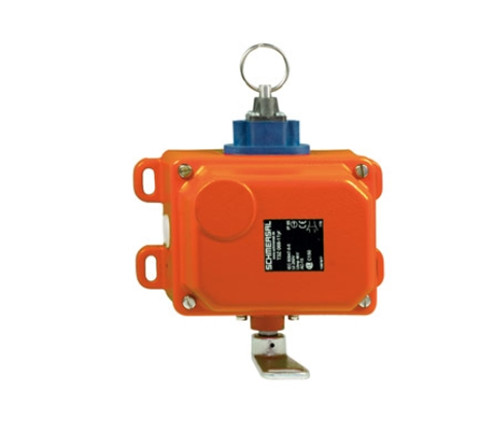

施邁賽拉線開關T3Z 068-22YRG

SCHMERSAL施邁賽緊急停止拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在開關臂上，鋼絲繩每三米用一個有孔螺栓支撐，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，開關到固定點的距離不應超過24米，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，兩開關間的距離不應超過48米。當外力促使開關臂桿轉動到警示位置時，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，觸動微動開關并鎖定，直到人工復位。標準拉線開關防護等級為IP65，適應于室內外安裝。表面經特殊處理后可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。

山東卓信

人本理念：親情化，和諧化

服務宗旨：全心全意為用戶提供優質的服務和合格的產品

企業宗旨：科技興業、質量創牌、誠信經營、追求卓越

施邁賽拉線開關T3Z 068-22YRG

EX-T3Z068-22YR-1637 金屬外殼
兩邊操作/線長最大到 2 x 50 m
魯棒設計
低操動力
EX 認證
拉環復位（
電線張緊和斷線檢測
2 同一殼體的開關
認證 EX
IECEx
分級
標準 EN ISO 13849-1
B10d常閉觸點（NC） 100.000
目標時間 20 年
注意
通用屬性
產品名稱 EX-T3Z 068
II 2D
標準 Ex tD A21 IP65 T90° C, EN 60947-5-1, IEC/EN 60947-5-5, EN ISO 13850, EN 61241-0, EN 61241-1
符合指令 (Y/N) 有
原料
- 外殼的原材料 鑄鐵, 涂色
- 蓋子材料 鑄鐵, 涂色
- 觸點材料 銀
重量 4650 g
急停按鈕(Y/N) 無
SCHMERSAL施邁賽緊急停止拉繩開關EX-T3Z068-22YR-1637
機械參數
電路連接說明 螺絲連接
電纜截面
- 最小電纜截面 0,75 mm2
- 最大電纜截面 1.5 mm2
機械壽命 50000 操作次數
操動力 max.50 N (30 N 之內 繩索方向)
指示燈 (是/不) 無
鑰匙復位(Y/N) 無
拉環復位（Y/N) 有
肯定斷開角度 32°
肯定斷開力矩 18 Ncm
肯定斷開操作力 50 N
電線長度 max.2 x 50 m
注意 所有的電纜截面表示包括了導線和線耳
周?chē)鷹l件
周?chē)鷾囟?br /> - 最低環境溫度 - 20°C
- 最高環境溫度 + 60°C
防護等級 IP65 根據IEC/EN 60529
電氣參數
轉換元件說明 常開觸點（NO）, 打開(NC)
轉換原理 速動開關元件
輔助觸點數量 2 件
安全接觸點的數量 2 件
額定沖擊耐壓 Uimp 4 kV
額定絕緣電壓 Ui 250 V
熱測試電流 Ithe 10 A
應用類別 AC-15: 230 V / 2,5 A,
DC-13: 24 V / 6 A
最大保險容量 6 A D型玻璃保險
ATEX
燃?xì)夥辣?lèi)別 無
氣體防爆區 無
粉塵防爆類別 atex粉塵防爆保護、3類
粉塵防爆區 21, 22
注意
在 3 m，拉線需要支撐件，請見附件
開關行程圖
注意 開關行程圖
觸點閉合
觸點打開
設置范圍
斷點
肯定打開順序/角度
VS NO 觸點調節范圍
V NC觸點可調節范圍
N 行程后

施邁賽拉線開關T3Z 068-22YRGT3Z 068-22YRG
T3Z 068-11YR
T3Z 068-11YRG
T3Z 068-11YRS
T3Z 068-11YRSG
T3Z 068-22YR
T3Z 068-22YRS
T3Z 068-22YRSG
T3Z 068-33YR
T3Z 068-33YRG
T3Z 068-33YRS
