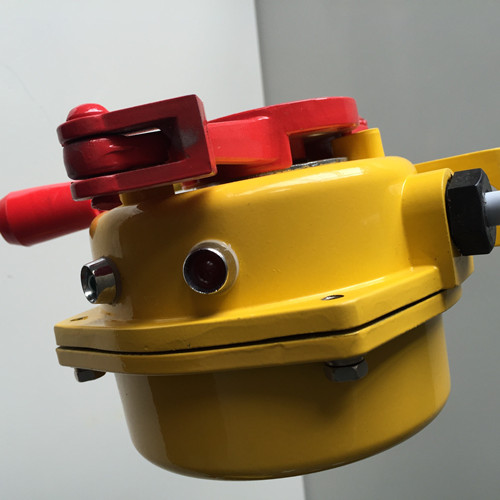

產品名稱：SBNLX-DLT/LED帶LED雙向拉繩開關

產品型號：SBNLX-DLT/LED

所屬類別：雙向拉繩開關 > 拉繩開關

發布時間：2018-05-28

已獲點擊：125

詳細說明

SBNLX-DLT/LED帶LED雙向拉繩開關說明

SBNLX-DLT/LED帶LED雙向拉繩開關，也稱光顯開關，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，拉線開關廣泛用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦，該產品安裝在膠帶輸送機兩側，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，是用于膠帶輸送機緊急事故停機的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護。

SBNLX-DLT/LED帶LED雙向拉繩開關帶自鎖保護，在事故排除后按下限位桿方能復位；帶LED燈；使用壽命長；密封性好，具有防塵、防震、防腐等優點；機殼采用鑄鋁鑄造，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，重量輕、硬度強。

SBNLX-DLT/LED帶LED雙向拉繩開關工作原理

當膠帶運輸現場發生緊急事故時，拉動系在吊耳上的鋼絲繩， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，是機內的滑塊與開關作用，發出停機信號。

SBNLX-DLT/LED帶LED雙向拉繩開關技術參數

1、動作顯示：LED顯示（常開不亮、動作亮）

2、LED顏色：紅色/綠色可以根據要求生產加工。

3、動作角度：30°

4、極限角度：60°

5、觸點數量：1個常開；1個常閉

6、動作力：10kg

7、觸點容量：24～380V  AC/DC電流1:5A

8、防護等級：IP65

9、可靠性：＞106次

10、環境溫度：-30℃-+60℃

11、相對濕度：不大于85%

SBNLX-DLT/LED帶LED雙向拉繩開關安裝與使用

a)  開關平穩地安裝在機架固定支架上。

b) 將鋼絲繩系在兩端拉環上，每側繩長不超過40米

（有坡度時應縮短為25米）

c) 拉繩動作力應適宜，以確保開關可靠復位。

d) 鋼絲繩沿膠帶平行方向設置，每10米加一吊環。
