產品名稱：緊急停止拉繩開關T3Z 068-33YRG

產品型號：T3Z 068-33YRG

所屬類別：雙向拉繩開關 > 拉繩開關

詳細說明

緊急停止拉繩開關T3Z 068-33YRG

緊急停止拉繩開關T3Z 068-33YRG廣泛用于礦山，采石，林業，發電等運輸機械設備的嚴格安全要求，使用緊急拉線開關越來越重要。與緊急按鈕開關相比，緊急拉線開關可在拉線任何一處來拉動開關。

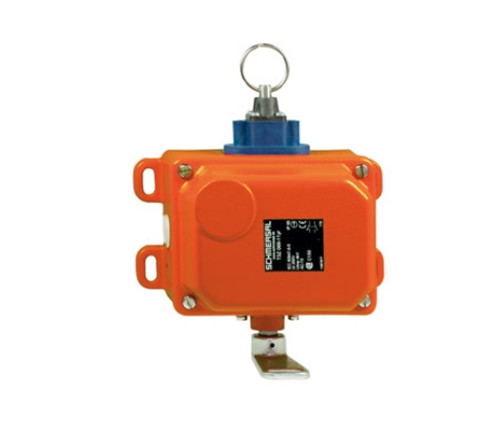

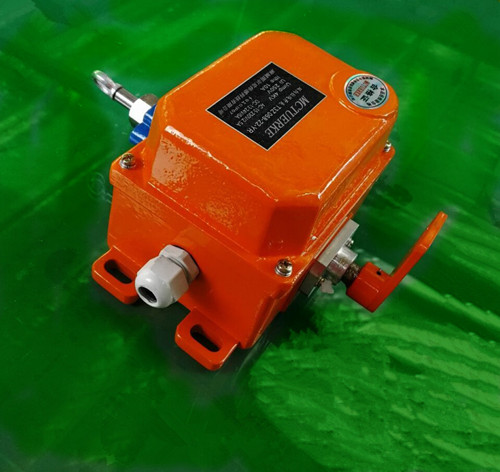

緊急停止拉繩開關T3Z 068-33YRG圖

緊急停止拉繩開關T3Z 068-33YRG外形尺寸

功能：

拉線開關應如此安裝，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，通過預先拉緊的拉線，使得兩個串聯連接的開機接通。此預拉力為200N，拉出行程約5.5mm。當拉力被操動時，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，兩個開關中的一個開關被斷開，此斷開為肯定斷開過程，因觸頭系統和拉線件連接可靠。保證即使當彈簧斷裂也能使開關觸頭分開。另外，當拉線被拉斷時，另一個由預拉而接通的開關斷開。

拉線開關的總行程為11面膜，其中5.5mm為預拉距離，至終端行程為5.5mm。帶鎖定機構開關使被鎖定次位置上。拉線開關的橫向拉力為280N，也有二種特殊標號的拉力可供選擇：1572=70N及-1573=40N。此外應注意，拉線開關不應橫向（沿拉線方向）來操動，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，這樣將大大減少所需的操動力。通過下壓開關上所帶的手動按鈕便可使被鎖定的拉線開關恢復到正常的工作位置。對使用鑰匙型的復位裝置，需將鑰匙逆時針旋轉至復位位置即可，只有當鑰匙轉回原位，這時開關功能復原，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，同時鑰匙即能撥出。

SCHMERSAL T3Z 068-11YRG

SCHMERSAL T3Z 068-11YR

SCHMERSAL T3Z 068-11YRS

SCHMERSAL T3Z 068-11YRSG

SCHMERSAL T3Z 068-22YR

SCHMERSAL T3Z 068-22YRG

SCHMERSAL T3Z 068-22YRS

SCHMERSAL T3Z 068-22YRSG

SCHMERSAL T3Z 068-33YR

SCHMERSAL T3Z 068-33YRG

SCHMERSAL T3Z 068-33YRS

SCHMERSAL T3Z 068-33YRSG

轉換元件說明 常開觸點（NO）, 打開(NC)

轉換原理 爬行電路元件

關閉器數量 1 件

開啟數量 1 件

額定沖擊耐壓 Uimp 800 V

額定絕緣電壓 Ui 32 VDC

熱測試電流 Ithe 10 A

應用類別 AC-15: 230 V / 4 A,

DC-13: 24 V / 1 A

必需有額定短路電流保護 1000 A

最大保險容量 6 A D型玻璃保險

尺寸

- 寬度 170 mm

- 高度 189 mm

- 深度 274 mm

SCHMERSAL T3Z 068-11YR

SCHMERSAL T3Z 068-11YRG

SCHMERSAL T3Z 068-11YRS

SCHMERSAL T3Z 068-11YRSG

SCHMERSAL T3Z 068-22YR

SCHMERSAL T3Z 068-22YRG

SCHMERSAL T3Z 068-22YRS

SCHMERSAL T3Z 068-22YRSG
SCHMERSAL T3Z 068-33YR
SCHMERSAL T3Z 068-33YRG
SCHMERSAL T3Z 068-33YRS
SCHMERSAL T3Z 068-33YRSG

緊急停止拉繩開關T3Z 068-33YRG價格
