產品名稱：JLK2-S，JLK3-S雙向拉繩開關

產品型號：JLK2-S，JLK3-S、HFKLT2-1

所屬類別：雙向拉繩開關

發布時間：2014-05-26

已獲點擊：390

品牌/商標：TURCK/卓信電氣

企業類型：制造商

新舊程度：全新

原產地：溫州

詳細說明

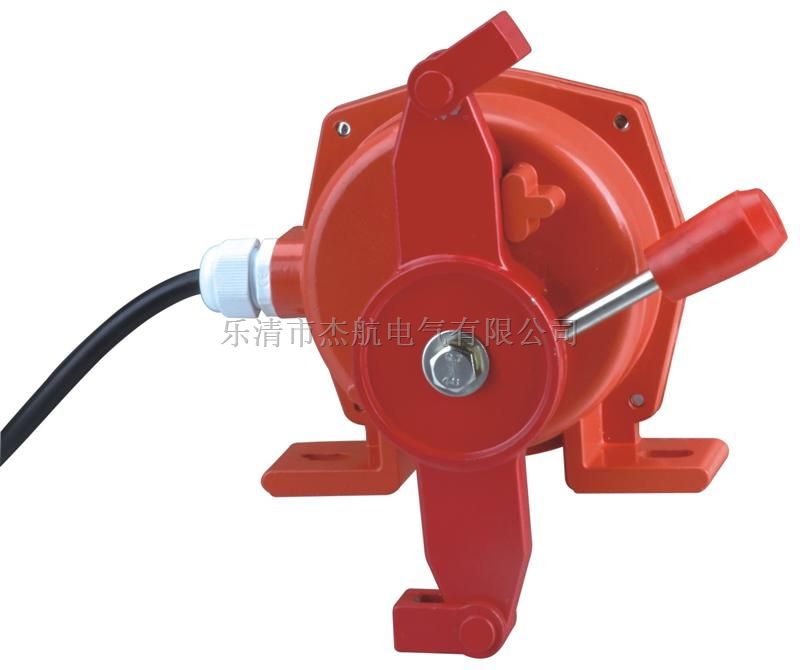

JLK2-S，JLK3-S雙向拉繩開關

JLK2-S，JLK3-S拉繩開關。防護等級已經達到IP67，能完全防止粉塵的進入和水流侵蝕。開關安裝于皮帶輸送機兩側，用鋼絲繩把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，輸送機停止運行。松開鋼絲繩，開關觸點自動恢復到原始設定位置。

   拉繩開關和采用國際領先的雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，出現密封不嚴或者卡死的情況，大幅延長開關使用壽命。此開關具有操作方便，不需要人為看管的特點。但是自動復位后，可能會出現誤啟動,對維修人員安全造成威脅。適用于皮帶維護人員較少或者有PLC系統的輸送現場。

拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。

1、將拉繩開關固定在機架上。

2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的涂塑鋼絲繩連接，松緊應適度。

3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，以支撐鋼絲繩。

4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。

　?。ㄗⅲ簩τ谂榔露屋斔蜋C(jī)機.應盡量縮短開關間距及拉繩長度。）

保養和注意事項：
1、布線時使用外徑為8~12mm的電纜
2、開關內裝有兩個微動開關，接線時確定所需要的端子
3、本產品出廠前已調整完檢測角度，若需調整請確認微動開關動作是否正常
4、拉繩開關控制桿若附著大量的灰塵或者凝固是要及時清理

應用行業：
   拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備。如常規皮帶輸送機 ，往復式輸送機 ，群邊式給料輸送機 ，斗式輸送機 ，包裝生產線 ，堆料/取料系統，起重機，挖掘機，輪船裝卸系統 ，水平給料機等

JLK2-S，JLK3-S雙向拉繩開關
