產品名稱：DPLS-I雙向拉繩開關、DPLS-Ⅱ雙向平衡拉繩開關、急停開關

產品型號：DPLS-Ⅱ、DPLS-I、DLS-I

所屬類別：雙向拉繩開關

發布時間：2014-05-26

已獲點擊：323

型號/規格：XLLS-II、DLS-I、DLS-II

品牌/商標：其他

詳細說明

DPLS-I雙向拉繩開關、DPLS-Ⅱ雙向平衡拉繩開關、急停開關

  （Two-way pull rope switch）拉繩開關廣泛用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，該產品安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故停機的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，實現對膠帶機及人身安全的保護。

雙向平衡拉繩開關

概述：
●本機用于膠帶輸送機發生故障時緊急停機。
●當膠帶輸送現場發生緊急事故時，可拉動系在吊耳上的鋼絲繩，使機內的滑塊與開關的作用，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，發出停機信號。
●手動型開關帶自銷，在故障排除后提上限位桿方能復位。

使用環境條件：
●環境溫度：-30℃~70℃ 相對濕度不大于85%

使用與安裝
●開關平衡的安裝在機架的固定支架上。
●將鋼絲繩系在兩端的拉環上，每側繩不超過40m（有坡度時因當縮短）。
●拉繩壓力應適宜，以確保開關可靠復位。
●拉繩沿平行方向設置，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，每10m加一吊環。

DPLS-Ⅰ

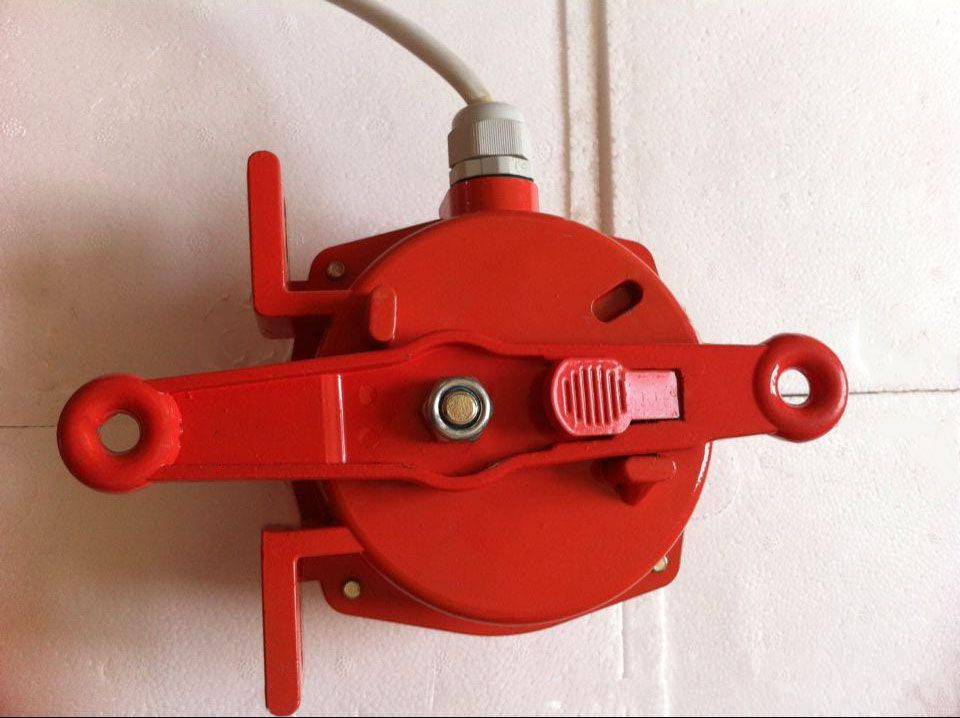

DPLS-Ⅱ
外形圖





外形尺寸圖及接線圖

XLLS-II、DLS-I、DLS-II、DPLS-I、DPLS-II、HFKLT2-2、KLT2-2、YHLS-L、FKLT2-Z、FKLT2-Y、雙向拉繩開關
