拉繩開關

主頁 > 產品中心 > 拉繩開關 >

產品介紹

品牌 自營品牌   應用領域 石油/化工,鐵路/船舶/交通,造紙/印刷/包裝,紡織/印染/服裝/皮革,鋼鐵/金屬

不銹鋼雙向拉繩開關FLK-2-3A-380A 是帶式輸送機bibei的anquan保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場dedao廣泛的應用。

【詳細說明】

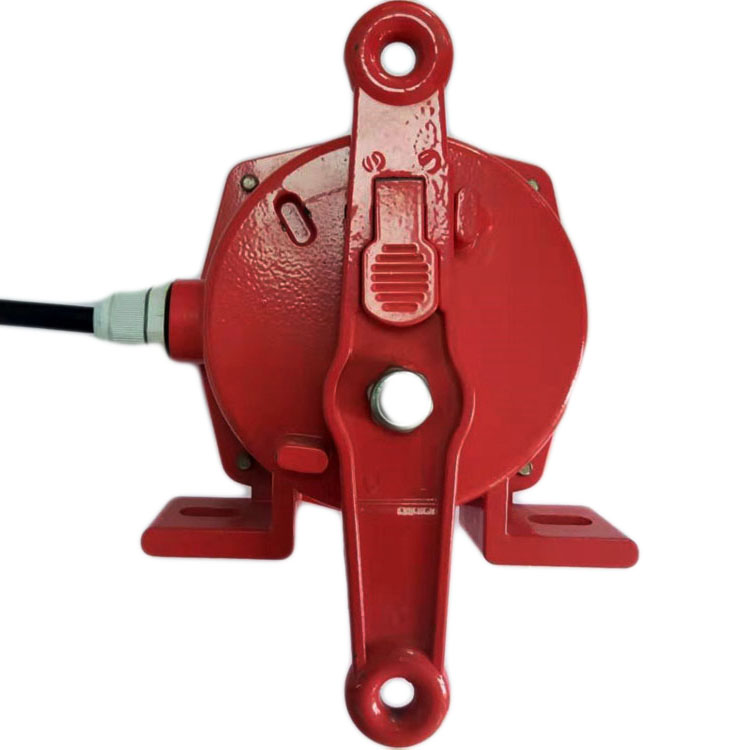

不銹鋼雙向拉繩開關FLK-2-3A-380A

一、概 述

用于物料輸送現場發生緊急事故時的停機開關，本機由于安裝方便，開關轉換方便可靠，在鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業得到廣泛應用。

二、技術參數

復位方式：Ⅰ型自動，Ⅱ型手動

接點數量：常開，常閉

接點容量：≤AC380V 2A

絕緣電壓：AC1000V試驗1分鐘

輸出接點數量：一開一閉一組轉換接點

可靠性：無故障工作1萬次

重量：2KG

材質：壓鑄鋁、重量輕、散熱快，抗磨損，適應環境強。
環境溫度-30+75℃

相對濕度不大于85%
防護等級 IP67
三、結構特點

1、本機采用鋁合金鋁鑄造，強度較高；

2、表面采用塑料噴涂，漆膜附著力強；

3、殼體密封性能好，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，可在惡酷條件下工作；

4、機內結構為旋轉凸輪機構，可雙向驅動凸輪而啟動開關轉換。

四、工作原理

當現場發生緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關輸出一開關信號，用于告警或停機。型機有一警示牌，啟動開關時，拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為它既有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，警示牌翻轉呈垂直狀態，故障排除后，按下警示牌，拉繩開關恢復工作狀態。

五、安裝調整

1、拉繩開關應安裝在現場人行過道一側，每25-30m安裝一臺；

2、將安裝支架焊在膠帶機架上，然后用M10*40螺栓將拉繩開關固定在安裝支架上；

3、拉繩開關之間用鋼絲繩連接，兩端用鋼絲繩扎頭固定；

4、為防止鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；

5、首尾各加一調整螺栓，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，用于固定鋼絲繩；

6、鋼絲繩松緊適宜，應保證拉繩開關順利啟動和可靠復位。

六、接線方法

本機配接1.5m長的三蕊橡膠護電纜，并配有線號，可安圖2進行接線。

注：如用戶需要安裝支架、鋼絲繩、托環、調整螺栓等配件時，請訂貨時加以說明。

 不銹鋼雙向拉繩開關FLK-2-3A-380A





，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為雙向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。
