品牌 自營品牌   電動機功率 35KW
外形尺寸 140mm   重量 3kg
應用領域 地礦,鐵路/船舶/交通,紡織/印染/服裝/皮革,鋼鐵/金屬,綜合

【詳細說明】

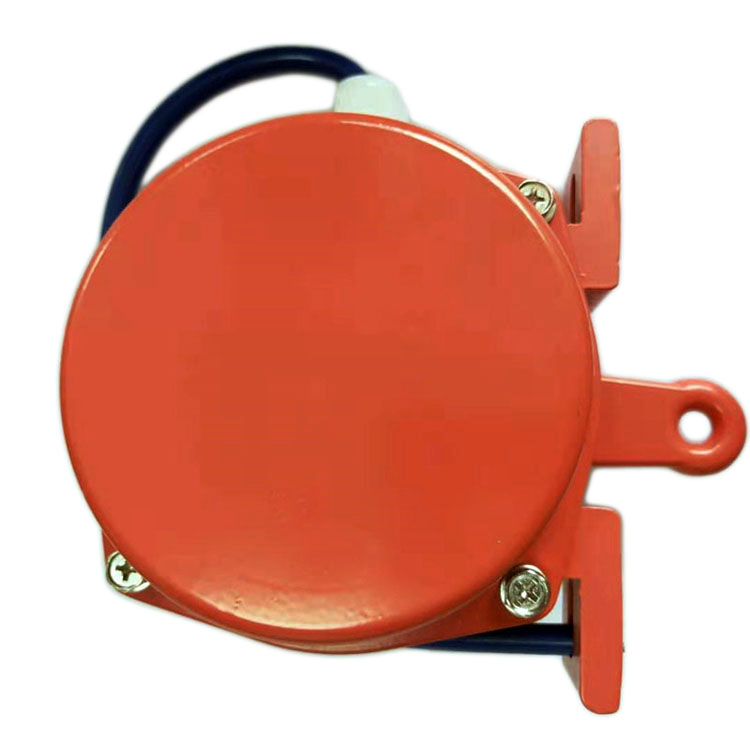

拉線開關工作原理WKF-L330B/2KH 20

一、概 述

用于物料輸送現場發生緊急事故時的停機開關，本機由于安裝方便，開關轉換方便可靠，在鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業得到廣泛應用。

二、結構特點

1、本機采用鋁合金鋁鑄造，強度較高；

2、表面采用塑料噴涂，漆膜附著力強；

3、殼體密封性能好，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因?yàn)殡p向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，可在惡酷條件下工作；

4、機內結構為旋轉凸輪機構，可雙向驅動凸輪而啟動開關轉換。

三、工作原理

當現場發生緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關輸出一開關信號， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們?cè)谶x擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，用于告警或停機。型機有一警示牌，啟動開關時，警示牌翻轉呈垂直狀態，故障排除后，按下警示牌，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，拉繩開關恢復工作狀態。

四、安裝調整

1、拉繩開關應安裝在現場人行過道一側，每25-30m安裝一臺；

2、將安裝支架焊在膠帶機架上，然后用M10*40螺栓將拉繩開關固定在安裝支架上；

3、拉繩開關之間用鋼絲繩連接，兩端用鋼絲繩扎頭固定；

4、為防止鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；

5、首尾各加一調整螺栓，用于固定鋼絲繩；

6、鋼絲繩松緊適宜，應保證拉繩開關順利啟動和可靠復位。

六、接線方法

本機配接1.5m長的三蕊橡膠護電纜， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，并配有線號，可安圖2進行接線。

注：如用戶需要安裝支架、鋼絲繩、托環、調整螺栓等配件時，請訂貨時加以說明。
