品牌 自營品牌   電動機功率 35KW
外形尺寸 140mm   重量 3kg
應用領域 石油/化工,地礦,鐵路/船舶/交通,綜合

【詳細說明】

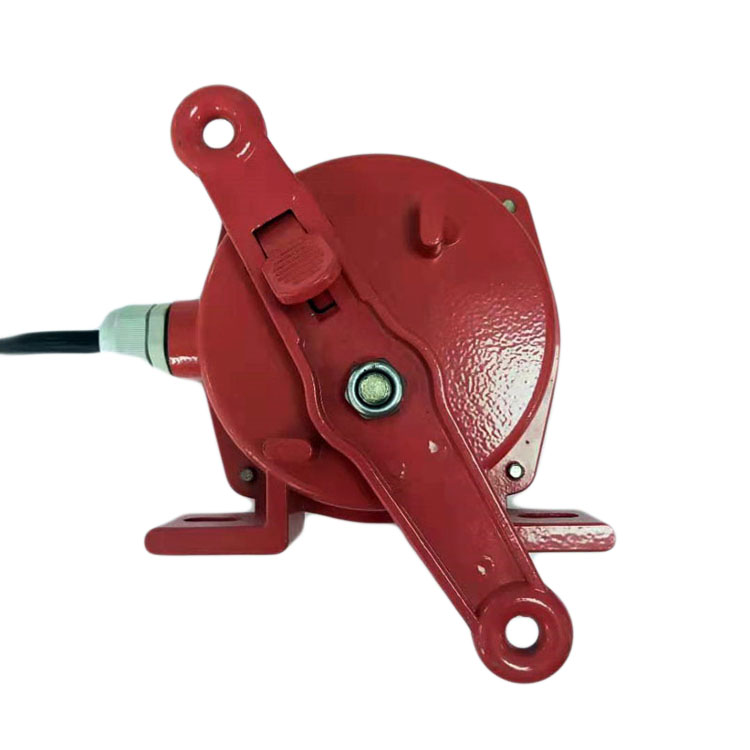

帶燈雙向拉繩開關HQL-1085/304A

一、產品概述

用于物料輸送現場發生緊急事故時的停機開關，本機由于安裝方便，開關轉換方便可靠，在鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業廣泛應用。

二、技術參數

復位方式：Ⅰ型自動，Ⅱ型手動

接點數量：常開，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，常閉

接點容量：≤AC380V 2A

絕緣電壓：AC1000V試驗1分鐘

輸出接點數量：一開一閉一組轉換接點

可靠性：無故障工作1萬次

重量：2KG

材質：壓鑄鋁、重量輕、散熱快，抗磨損，適應環境強。
環境溫度-30+75℃

相對濕度不大于85
防護等級 IP67
三、結構特點

1、本機采用鋁合金鋁鑄造，強度較高；

2、表面采用塑料噴涂，漆膜附著力強；

3、殼體密封性能好，可在惡酷條件下工作；

4、機內結構為旋轉凸輪機構，可雙向驅動凸輪而啟動開關轉換。

四、工作原理

當現場發生緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關輸出一開關信號，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，用于告警或停機。型機有一警示牌，啟動開關時，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，警示牌翻轉呈垂直狀態，故障排除后，按下警示牌，拉繩開關恢復工作狀態。

五、安裝調整

1、拉繩開關應安裝在現場人行過道一側，每25-30m安裝一臺；

2、將安裝支架焊在膠帶機架上，然后用M10*40螺栓將拉繩開關固定在安裝支架上；

3、拉繩開關之間用鋼絲繩連接，兩端用鋼絲繩扎頭固定；

4、為防止鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；

5、尾各加一調整螺栓，用于固定鋼絲繩；

6、鋼絲繩松緊適宜，應保證拉繩開關順利啟動和可靠復位。

六、接線方法

本機配接1.5m長的三蕊橡膠護電纜，并配有線號，可安圖2進行接線。

注：如用戶需要安裝支架、鋼絲繩、托環、調整螺栓等配件時，請訂貨時加以說明。

帶燈雙向拉繩開關HQL-1085/304A是卓信公司生產發，質保一年，標準包裝，量大價優，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，，歡迎采購。

產品型號：

拉繩開關HFKLT2-S型IP65
拉繩開關SPS-2SPT AC220V 10 IP65
磁性開關CXKG CJK-3Z-KT
斷煤開關L-02， 220VAC
堵煤開關M，220VAC，50HZ
跑偏開關P-1
兩級跑偏開關XL-PP-II
陡河發電廠兩級跑偏開關 NST1-12-30
可錄音YS-01H2/220V聲光器
XLPP-1跑偏開關立軸
阻旋料位開關ZXK-03
皮帶跑偏開關EG24-19
接近開關XS530B1AL2
接近開關PR12-4P
防爆跑偏開關EXRP1AC220V
聲光裝置XT-FZ-C1
閃光器XT-FC-E AC220V

帶指示燈拉繩開關KC-S-
