拉繩開關

主頁 > 產品中心 > 拉繩開關 >

產品介紹



雙向拉繩開關HQLS-02PBHQ-ST緊湊型用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，在膠帶運輸機中廣泛應用。



【詳細說明】

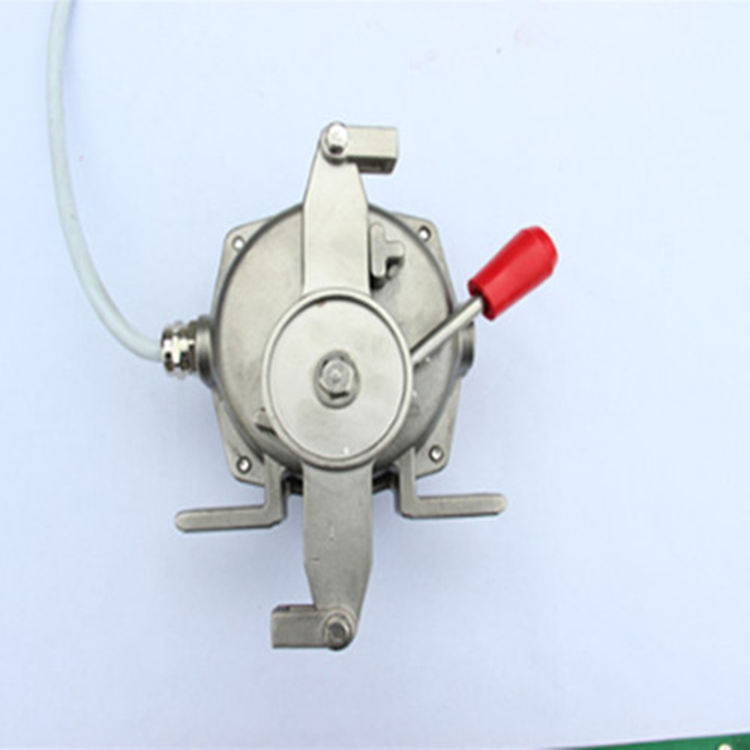

雙向拉繩開關HQLS-02PBHQ-ST說明

雙向拉繩開關HQLS-02PBHQ-ST緊湊型用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中廣泛應用。





特點



量大價優含稅含運費報價

結構簡單實用、性能穩定可靠、防塵、防震、防潮
體積小、重量輕、壽命長、安裝方便，免維護
輸出信號既可與現場設備聯鎖使用，也可送達自動控制系統
電源適應性廣：24~480V

【緊湊型】技術參數

 安裝說明

復位方式：自動復位/手動復位

響應時間：＜2mS

控制觸點容量：AC380V/2A-1

動作力：50&plun;10N

工作電壓：24~380V

型號：LX-K2/J

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號，一常開，一常閉

環境溫度：-20℃~+60℃

環境濕度：＜90

重    量：1.5Kg

防護等級：IP65

1、拉繩開關成對安裝在皮帶機左右兩側，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。

2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。

3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。

4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。

5、接線：拉繩開關出廠時配有長度1.2米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是警示信號，3、4為常閉接點是停機信號。

配件：覆塑鋼絲繩、繩夾及鋼絲繩托環,安裝支架等均有銷售

山東卓信采用國內外創新技術，采用上乘材質，的技術研發團隊，*的生產管理團隊。嚴格質控的生產工藝流程生產，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，產品生產依照SOP工藝流程，性能可靠，質量穩定，產品出廠前經過多次質量檢測。山東卓信2015年經國家權威機構，行業標準，雙向拉繩開關和兩級跑偏開關， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們在選擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，防爆磁性開關等多個產品取得國家，廣大客戶請放心采購。

雙向拉繩開關采用高鋁合金生產壓鑄而成，強度高、外殼重量輕而且堅固，外面用紅色和烤漆，不易脫落，光滑而鮮艷。便于發現。用于帶式輸送機緊急事故而緊急停機。

雙向拉繩開關型號

KLT2-1、KLT2-2、FKLT2-Y、FKLT2-Z、KLT2A-1、

HFKLT2-1、HFKLT2-I、HFKLT2-II、HFKLT2-11、

HFKLT2-Z、HFKLT2-Y、HFKLT2-L、

HFKLT2-S1、HFKLT2-S2、

KLT2-11、KLT2-II、XLLS-I、XLLS-II、XLLS-11、

LS-I、LS-II、HFKLT2-2、KLT2-2、

GYLS-I-1、GYLS-I-2、GYLS-I-I、GYLS-I-II、

TYSLY2-1、TYSLY2-2、TYSLY2-II、

TYSLY2-I、KST-2、FKLT2-Z、FKLT2-Y、KLT2-P-II、

KLT2-P-I、XYXL-A、NST2-II、NST2-I、

NST-1、NST-2、SLFB-II、SLFB-I、

FLS-II、FLS-I、PMII、YWLX-II、

YWLX-I、YHL-II、YHL-I、YBLK-KLT12、

HFKLT2-S1、GYLS-II、GYLS-I、

GYLS-I-2、GYLS-2、YHL-2、YHLS-2、

PLS-I、PLS-II、HFLSKG-I、

HFLSKG-II、JHSXLS-II、LSKT2-II、LSKT2-2

LSKG-II、LSKG-2、LSF-I、LSF-II、LSF-2、YHL-O、

JSB-KLS-1、JSB-KLS-I、JSB-KLS-2、

JSB-KLS-II、LLP1-S、LLP1-Z、LLP2-1、

LLP2-2、LLP2-3、KLT2-3、JLK3-Z、

JLK3-S、HFKLT2-3、NST-2、NST-1、

LLP3-S、LLP3-Z、JLK2-S、JLK2-Z、JLK4-S、
