拉繩開關

主頁 > 產品中心 > 拉繩開關 >

產品介紹

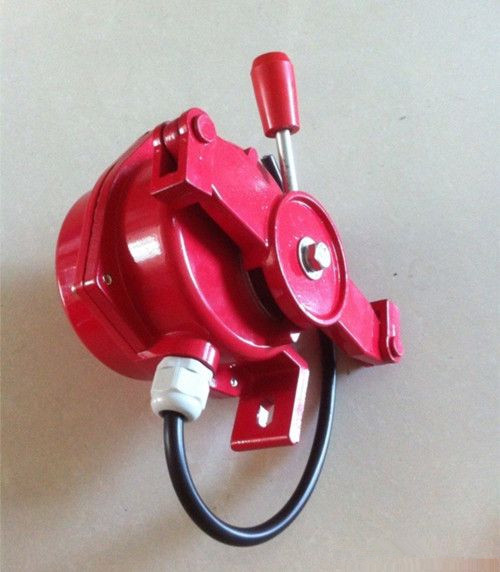

防爆拉繩開關BXYXL-11主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用卓信鋁錠合金壓鑄，拉繩開關又叫做緊急停機開關，一般在一些企業里面在使用，不過現在有的農村也還在使用這種雙向拉繩開關，雙向拉繩開關是一種開關型的傳感器，一般是用于皮帶輸送機，包裝生產線，起重機，挖掘機以及水平給料機。雙向拉繩開關屬于一種現場緊急事故停機的一種保護裝置，當有緊急事故發生的時候，人們?cè)诂F(xiàn)場沿線任意的地方就可以拉動拉繩開關，拉動拉繩的時候就可以發出停機的信號，從而使的機器停止運作，達到保護人身安全的作用，這種開關雖然現在是多數用于企業，不過有的家庭仍然在使用。今天我們就來了解一下拉繩開關的結構和安裝的方法吧。，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點。



【詳細說明】



防爆拉繩開關BXYXL-11主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用卓信鋁錠合金壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點。

防爆拉繩開關BXYXL-11工作原理



安裝指導

雙向拉繩開關是用于膠帶運輸機場緊急事故停機的一種保護裝置。當緊急事故發生時，在現場任意處啟動拉繩開關，均可發出停機信號。

主要技術指標：

接點容量：AC380V 3A  10A

絕緣電壓：AC1000V歷時1min

使用壽命：10萬次

接點形式：雙斷點（I常開I常閉）

環境溫度：-40-+60℃

相對溫度：不大于90

海拔高度：＜2000m

動作角度：15?極限角度75?

工作原理：

雙向拉繩開關分Ⅰ型Ⅱ型兩種型號，Ⅰ型動作后自動復位。Ⅱ型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用。本件為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需要停機時，現場工作人員拉動拉繩，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，使轉臂轉過一定的角度，觸動工作開關后能同時發出警示和停機兩組信號，達到預防和控制設備及操作員的目的。

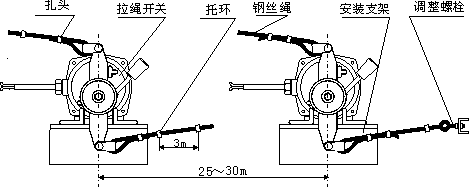

安裝與接線：

1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓或采用固定，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。
 2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。
 3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。
 4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。

接近開關

Fi2-KM08-ON6L-Q8、Fi2-KM08-CN6L-Q8、

Fi2-GO8-OP6L 、Fi2-G08-ON6L-Q8、

Fi2-G08-ON6L-Q8、Fi2-G08-OP6L-Q12、

Fi-G08-ON6L-Q12、Fi2X-PG08-OP6L-Q12、

Fi2-KG08-OP6/T140、Fi2-M12-O6L 、

Fi2-M12-C6L、、Fi2-M12-OP6L、Fi2-M12-CP6L、

Fi2-M12-ON6L、Fi2-M12-CN6L、
