拉繩開關

主頁 > 產品中心 > 拉繩開關 >

產品介紹

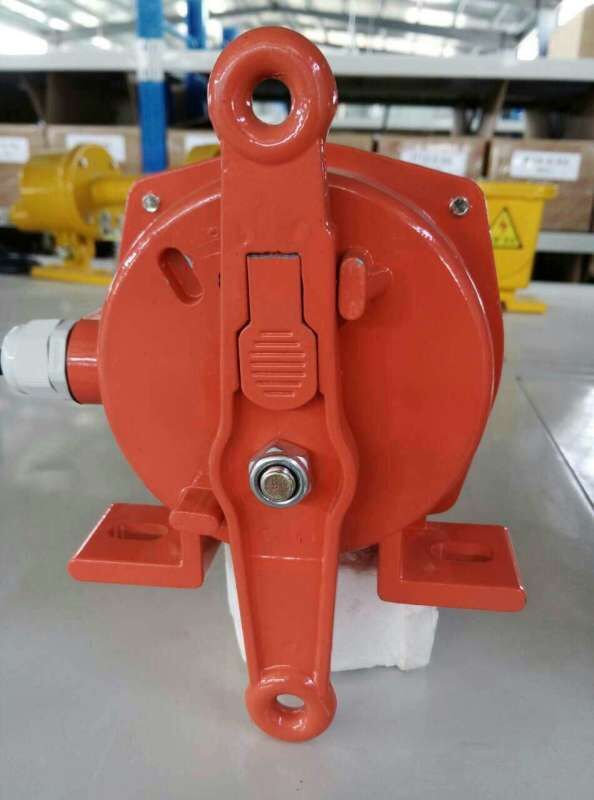

電廠專用WLK-II-1雙向拉繩開關是皮帶輸送機的防護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場廣泛的應用. 屬機電一體的新技術產品，當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。



【詳細說明】



電廠專用WLK-II-1雙向拉繩開關是皮帶輸送機的防護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場廣泛的應用. 屬機電一體的新技術產品，當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，發出停機信號。

電廠專用WLK-II-1雙向拉繩開關 急停拉繩開關 事故開關

雙向拉繩開關結構特點：

1．本產品采用鋁合金鑄造殼體、強度高、重量輕。
2．外殼防護等級達到IP65，可在惡劣環境下長期工作。
3．本產品動作靈敏、穩定性高、性能可靠。

山東卓信電氣有限公司坐落于人杰地靈、九省通衢的山東省黃岡市，這里人才輩出、四面環省、交通四通八達，物流方便快捷。我們山東卓信擁有*高端的技術團隊、而精湛的生產工藝、科學合理的管理模式、方便快捷的物流運輸、近乎*的售后保證，傾力打造山東省的電氣產品制造企業。你還在猶豫什么，如果你對某款產品感興趣的話，趕快公司的進行咨詢或訂購吧！

，用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中廣泛應用。

技術參數

工作電壓：24~380V

型號：WLK-II-1

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，一常開，一常閉

環境溫度：-20℃~+60℃

環境濕度：＜90

重    量：1.7Kg

防護等級：IP67

復位方式：手動復位

響應時間：＜2mS

控制觸點容量：AC380V/2A-1

動作力：50&plun;10N

 安裝說明

1、拉繩開關成對安裝在皮帶機左右兩側， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。

2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。

3、拉繩系在一關臂上，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。

4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。

配件：覆塑鋼絲繩、繩夾及鋼絲繩托環,安裝支架等均有銷售。

不銹鋼拉繩開關HQLS-LXB/316 、

SAT8-1BXPP-3960、

KLT2-1雙向拉繩開關、

KLT2-2雙向拉繩開關、

事故開關HFKLT2-1、

雙向拉繩開關HFKLT2-I、

上海拉繩開關HFKLT2-II、

緊急拉繩開關HFKLT2-11、

拉繩開關HFKLT2-Z、

事故開關HFKLT2-Y、

雙向拉繩開關SL2-11

拉線開關HFKLT2-L、

雙向拉繩開關FKLT2-Y、

皮帶拉繩開關FKLT2-Z、

防爆拉繩開關，事故開關KLT2A-1、

急停機拉線開關HFKLT2-S1、

拉線開關，雙向拉繩開關HFKLT2-S2、

雙向拉繩開關KLT2-11、

事故開關KLT2-II、

跑偏開關XT-CLB-A2
拉繩開關XT-ELS-C2

跑偏開關KBLS2-2 5/220-T-TH

拉繩開關KBPP2-2 5/220-T-TH

拉繩開關JJLK1-A-TH

拉繩開關HFKLT2-Ⅱ
