拉繩開關

主頁 > 產品中心 > 拉繩開關 >

產品介紹



BLLS-I，BLLS-II 雙向拉繩開關
用于物料輸送現場發生緊急事故時的停機開關。
本機由于安裝方便，開關轉換方便可靠，在鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業廣泛應用。BLLS-I，BLLS-II 雙向拉繩開關安裝電路圖



【詳細說明】



BLLS-I，BLLS-II 雙向拉繩開關
用于物料輸送現場發生緊急事故時的停機開關。
本機由于安裝方便，開關轉換方便可靠，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，在鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業廣泛應用。BLLS-I，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，BLLS-II 雙向拉繩開關安裝電路圖

BLLS-I，BLLS-II 雙向拉繩開關安裝電路圖

一、產品概述

用于物料輸送現場發生緊急事故時的停機開關。
本機由于安裝方便，開關轉換方便可靠，在鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業廣泛應用。
二、型號含義
BL-單位代號;F-防護代號;LS-產品代號;口-產品序號
三、技術參數
1、使用環境條件
a.環境溫度 -30℃～ +50℃
b.相對濕度 不大于90 c.防護等級 IP65
2、主要參數見下表
型號
參數動作
角度根限
角度動作力
（kg）觸點數量觸點
容量復位
方式可靠性重量
常開常閉
BLLS-I型30?60?1011AC 380V自動>106次3
BLLS-II型30?60?1011AC 380V手動>106次3.5

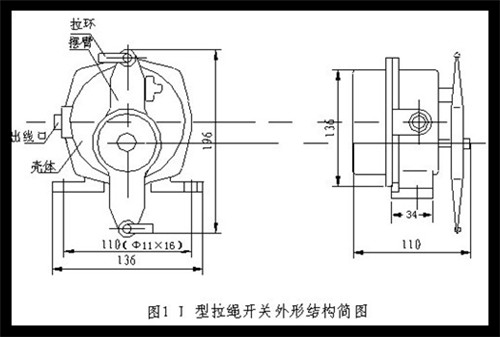

四、結構特點
1、殼體采用合金鋁鑄造，強度較高；
2、表面采用塑料噴涂，漆膜附著力強；
3、殼體密封性能好，可在惡酷條件下工作；
4、機內結構為旋轉式凹輪機構，可雙向驅動凸輪而啟動開關轉換。
五、工作原理
當現場發生緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關，輸出一開關信號，用于告警或停機。
II型機有一警示牌，啟動開關時，警示牌翻轉呈垂直狀態，故障排除后，按下警示牌，接繩開關恢復工作狀態。
六、安裝調整
1、拉繩開關應安裝在現場人行過一道一側，每25～30m安裝一臺；
2、將安裝支架焊在膠帶機架上，然后用M10×40螺栓將拉繩開關固定在安裝支架上；
3、拉繩開關之間用鋼絲繩連接，兩端用鋼絲繩扎頭固定；
4、為防止鋼絲繩下垂而誤啟動開關，每3m左右焊一托環；
5、尾各加一調整螺栓，用于固定鋼絲繩；
6、鋼絲繩松緊適宜，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，應保證拉繩開關順利啟動和可靠復位。
七、接線方法
本機配接1.5m長的三芯橡膠護套電纜，并配有線號
