拉繩開關

主頁 > 產品中心 > 拉繩開關 >

產品介紹



雙向拉繩開關RLS-Z1，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，RLS-Z2
雙向拉繩開關分Z型兩種型號，Z型動作后自動復位，（見圖1）S型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用。

【詳細說明】



雙向拉繩開關RLS-Z1，RLS-Z2

雙向拉繩開關分Z型兩種型號，Z型動作后自動復位，（見圖1）S型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用，。本件為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需要停機時，現場工作人員拉動連接在拉繩上的拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出警示和停機兩組信號，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，達到預防和控制設備及操作員的目的。

雙向拉繩開關RLS-Z1，RLS-Z2技術參數

主要技術指標

產品型號

動作角度

極限角度

動作力

觸點數量

觸點容量

復位方式

可靠性

防護等級

常開

常閉

RLS-Z1

RLS-Z2

30o

75o

10

1

2

1

2

AC380V

自動

>10萬次

IP65

RLS-S1

RLS-S2

30o

75o

10

1

2

1

2

AC380V

手動

>10萬次

IP65

主

雙向拉繩開關RLS-Z1，RLS-Z2安裝及接線

（一）   安裝

用戶根據外形結構標注的安裝尺寸，自制一安裝支架，也可向我公司訂購。將開關固定在膠帶機兩側，成對安裝，并滿足下列要求：

1．安裝時應使本產品低于膠帶（其位置高度應便于現場人員使用）并沿線固定在膠帶輸送機兩側，每臺拉繩開關之間的距離應以40米左右為宜。

2．把拉繩分別系在開關體的擺臂上，用繩夾固定，并先在開關兩側就近處分別安裝托環，然后每隔3米左右安裝一個托環，以免垂撓度過大，保證開關的正常使用。

3．在滿足開關正常工作前提下，盡可能拉緊兩側繩索然后zui大限度的減少拉繩的垂撓度。

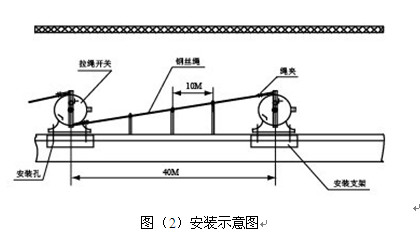

4．對坡度膠帶機，應酌情縮短其拉繩長度、開關距離。具體見安裝示意圖（2）





一）   接線

在出線口引出一個四芯橡套電纜分別是紅、藍、黃、黑。其中紅、藍為動斷接點引出線。黃、黑為動合接點引出線。接線原理見圖（4）





六、維護保養

1．定期除塵，定期檢驗開關觸點轉換狀態，保證正常工作。

2．機件或鋼絲繩嚴重銹蝕應及時更換。

雙向拉繩開關RLS-Z1，RLS-Z2

雙向拉繩開關RLS-S1，RLS-S2

兩級跑偏開關GHPK-12-30，GHPK-10-45，GHPK-20-35

雙向拉繩開關HFKLT2-II 、HFKLT2-11 、

雙向拉繩開關HFKLT1-1、HFKLT2-2、

雙向拉繩開關HFKLT2-I、KLT2-II 、

雙向拉繩開關KLT2-11 、KLT1-1、

雙向拉繩開關KLT2-2、KLT2-I、

雙向拉繩開關XLLS-II、XLLS-2、

事故開關XLLS-11、XLLS-1、

急停拉線開關YHLS-II、YHLS-11、

雙向拉繩開關YHLS-2、YHL-II、

YHL-11、YHL-1、拉繩開關圖

YH-L-2、BLKT2-II、拉繩開關

雙向拉繩開關RLS-Z1，RLS-Z2

LSKT2-II、JSB/KLS-II、雙向拉繩開關

SL2-II，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因?yàn)殡p向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，SL2-2雙向拉繩開關
