拉繩開關

主頁 > 產品中心 > 拉繩開關 >

產品介紹



HFKLT2系列雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。特別適合在沿海及惡劣環境下使用。



【詳細說明】

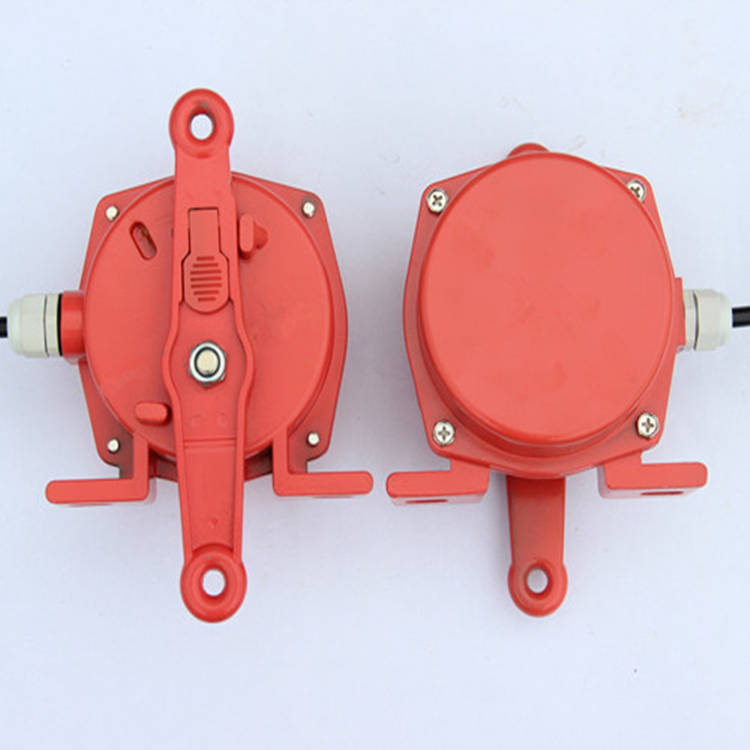

HFKLT2系列雙向拉繩開關說明

一、主要用途及適用范圍：

HFKLT2系列雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。特別適合在沿海及惡劣環境下使用。型號：HFKLT2-1、HFKLT2-2、HFKLT2-I、HFKLT2-II

二、主要技術參數：

產品型號  HFKLT2―□

開關觸點數量  1常開、1常閉接點

觸點容量  AC 220V 380V  ≤

復位方式  I：自動復位  II：手動復位

工作環境  相對濕度：≤90（25℃）  工作溫度：-30～+40℃

外殼材料  鑄鋁

防護等級  IP65

重量  2.0

接口方式  單出線口，也可定做雙出線口

三、結構特征與工作原理：

本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出警示信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計,較好防止水、灰塵進入機殼內。

四、安裝與接線：

雙向拉繩開關應設置在帶式輸送機人行通道一側，通過螺栓將開關固定在帶式輸送機中間機架的槽鋼上，或安裝在現場自備的角鋼上，角鋼與中間架。拉繩開關間的距離zui大不應超過35m。開關距頭部滾筒或尾部滾筒距離宜為10～20m。開關間用覆塑鋼絲繩連接。鋼絲繩松緊要適宜，同時鋼絲繩應每3～4m設一托繩環，托繩環在帶式輸送機中間架上。對兩側設人行道的帶式輸送機，在帶式輸送機的每一側均應設雙向拉繩開關。

接線：出線口帶4×0.752的電纜。紅線和蘭線為常閉接點，黑線和黃線為常開接點。

五、訂貨須知：

1、注明型號、數量、供貨日期。

2、對開關觸點數量有特殊要求時應予以注明。

3、覆塑鋼絲繩及繩夾子、托繩環、安裝支架。需單獨訂購。

注：訂購時應予以注明。

購買需知：

本公司上傳產品型號規格有限，產品型號規格有多種，詳情請來電資詢。

山東卓信電氣有限公司為創造，提高企業知名度，樹立企業形象，我們本著&lquo;一切追求高質量，用戶滿意為宗旨&rquo;的精神，以&lquo;zui的、zui周到的服務、zui可靠的產品質量&rquo;的原則向您鄭重承諾：

產品質量承諾：

1、 產品的制造和檢測均有質量記錄和檢測資料。

2、 對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，待產品被確認合格后再裝箱發貨。

產品承諾：

1、為了保證產品的高可靠性和性，卓信生產的產品選材均選用國內或國際產品。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以zui的提供給貴方。

交貨期承諾：

產品交貨期：一般常規格產品，，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。
